คำแนะนำการใช้งานทีละขั้นตอนสำหรับรถบรรทุกกระจายยางมะตอย HOWO NX

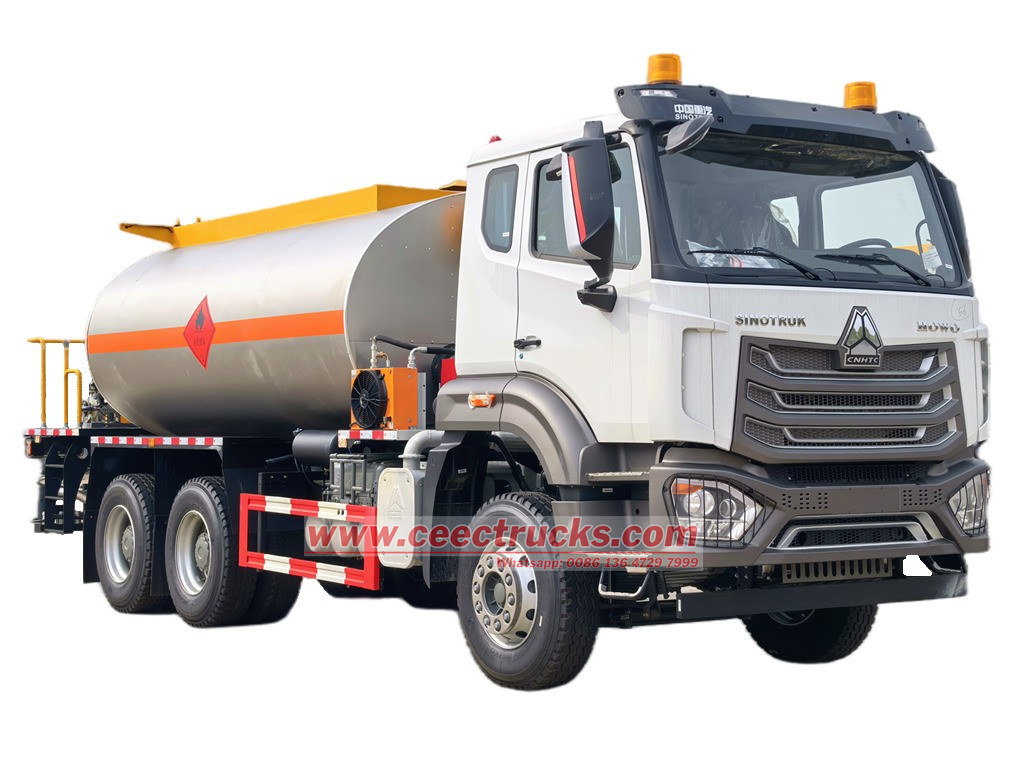

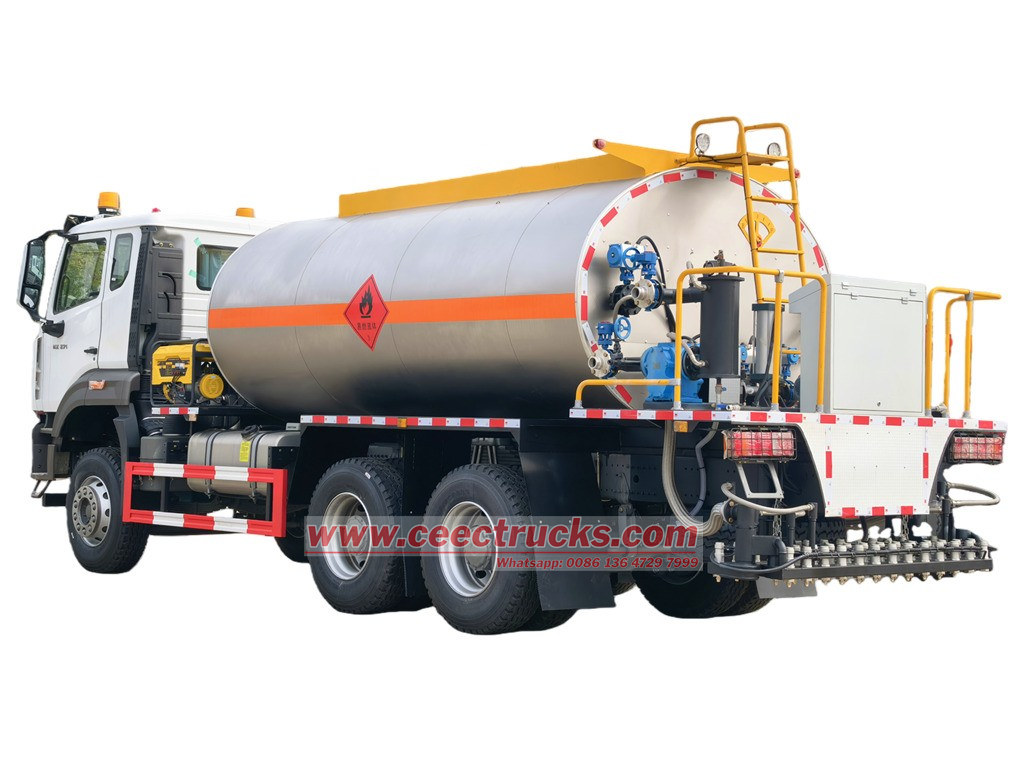

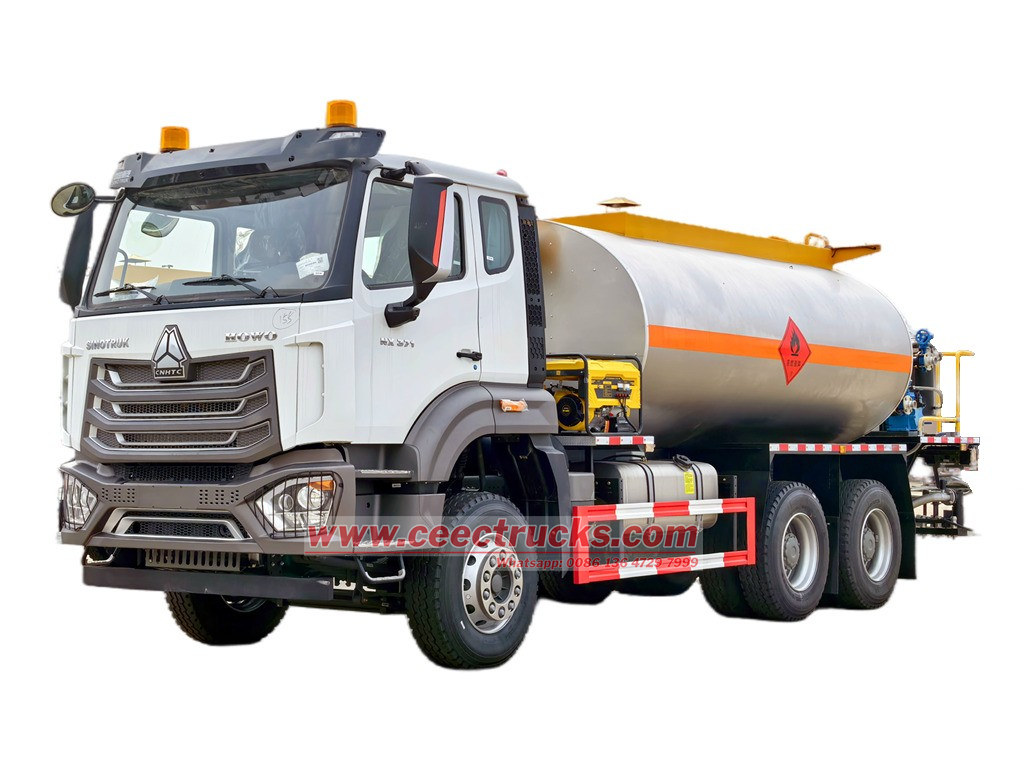

รถบรรทุกกระจายยางมะตอยอัจฉริยะ HOWO NX 15000L คืออะไร?

เดอะ รถบรรทุกกระจายยางมะตอย Sinotruk HOWO NX 6X4 รถขุดคันนี้ได้รับการออกแบบและส่งออกไปยังประเทศไนจีเรียในทวีปแอฟริกา มีระยะฐานล้อ 3800+1350 มม. ติดตั้งเครื่องยนต์ดีเซล Sinotruk WD615.47 ขนาด 371 แรงม้า ปริมาตรกระบอกสูบ 9726 ซีซี เกียร์ HW19710 10 เกียร์เดินหน้า 2 เกียร์ถอยหลัง ประหยัดน้ำมันมากและขับขี่สะดวก ถังแอสฟัลต์ขนาด 15 ลูกบาศก์เมตร ปั๊มแอสฟัลต์อัจฉริยะ RCB38/0.6-80F ปั๊มน้ำมันความร้อน Hebei หัวเผา G20 จากอิตาลี และเครื่องยนต์ลม Lutian สามารถบรรทุกแอสฟัลต์ดัดแปลง แอสฟัลต์ผสมร้อน แอสฟัลต์อิมัลชัน และวัสดุแอสฟัลต์อื่นๆ ได้ รถกระจายยางมะตอยอัจฉริยะ HOWO NX 6x4 ผสานรวมประสิทธิภาพสูง ความชาญฉลาด และความทนทาน ทำให้เหมาะสำหรับสถานการณ์การก่อสร้างถนนที่หลากหลาย และเป็นตัวเลือกที่เหมาะสมอย่างยิ่งสำหรับการพ่นยางมะตอยในโครงการก่อสร้างถนน

ชื่อ	เครื่องจ่ายยางมะตอย HOWO NX
เครื่องยนต์	เครื่องยนต์ดีเซล WEICHAI WD615.47 กำลัง 371 แรงม้า ปริมาตร 9726 ซีซี
การแพร่เชื้อ	เกียร์ธรรมดา HW19710
ฐานล้อ	3800+1350 มม.
ยาง	12.00R20
ห้องโดยสาร	HOWO NX
แบบจำลองการขับขี่	พวงมาลัยซ้าย / พวงมาลัยขวา
จิตรกรรม	งานเพ้นท์และโลโก้ตามสั่ง



ส่วนบนของร่างกาย	ชุดอุปกรณ์สำหรับรถบรรทุกขนส่งยางมะตอย
ความจุ	15,000 ลิตร
วัสดุ	เหล็กกล้าคาร์บอนความแข็งแรงสูง
ปั๊มบิทูเมน	RCB38/0.6-80F ชนิดอัจฉริยะ อัตราการไหล 38 ลูกบาศก์เมตร/ชั่วโมง ความดัน 0.6 เมกะปาสคาล
ระบบทำความร้อน	เครื่องเผาไหม้ดีเซล Riello รุ่น G20 จากอิตาลี กำลังความร้อน 140-200 กิโลแคลอรี/ชั่วโมง น้ำมันทำความร้อน 40-25-160
ควบคุม	กล่องควบคุม PLC ภายในห้องโดยสาร กล่องควบคุมแบบบูรณาการด้านหลัง

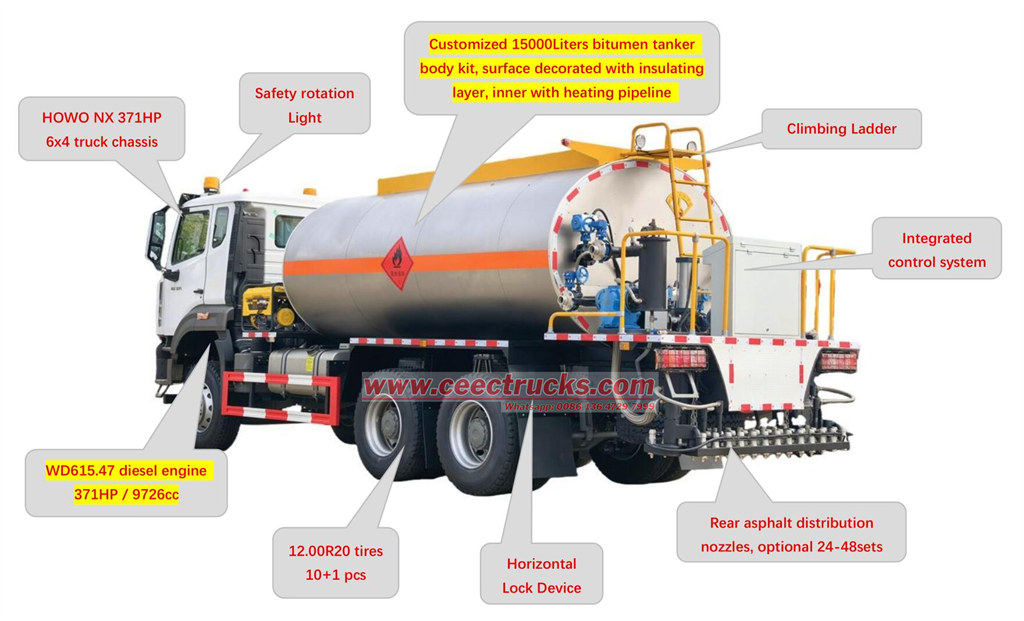

ส่วนประกอบหลักของรถบรรทุกขนส่งยางมะตอย HOWO NX คืออะไร?

→ หน่วยควบคุมอัจฉริยะแบบบูรณาการที่ใช้ชิป Infineon จากประเทศเยอรมนี

→ หัวฉีดสเปรย์พร้อมข้อต่อพับได้ในตัว;

→ ระบบทำความร้อนแบบท่อเต็มรูปแบบ;

→ เทคโนโลยีการพ่นสเปรย์ตามฟังก์ชันการทำงาน;

→ การฉีดพ่นเป็นระยะๆ

•

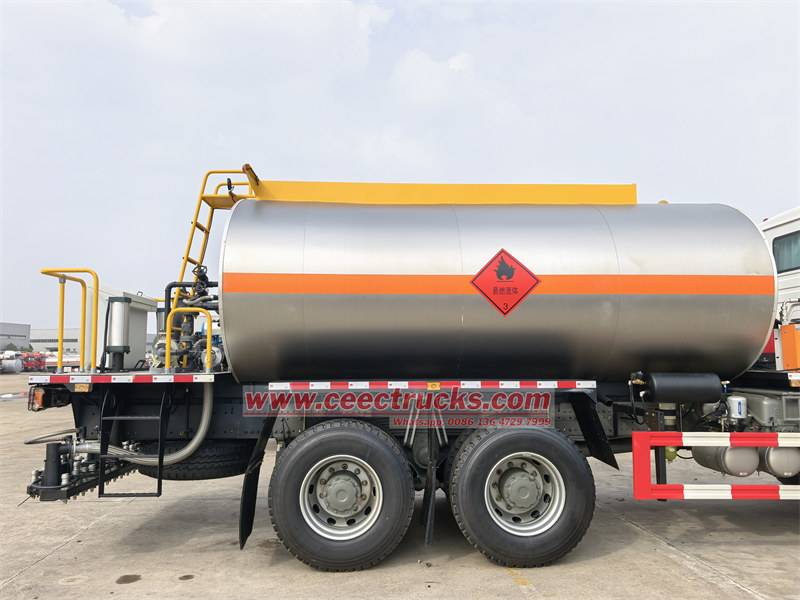

  ชุดอุปกรณ์สำหรับรถบรรทุกขนส่งยางมะตอย HOWO
•

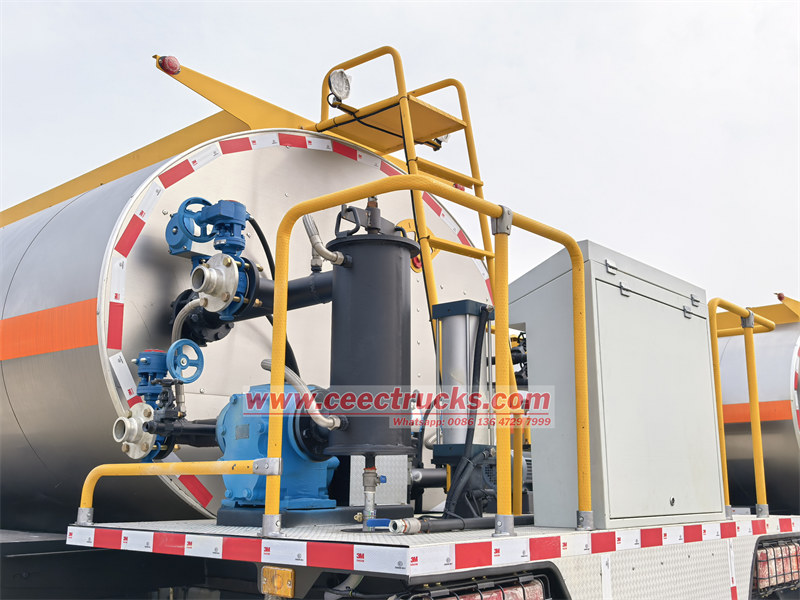

  แท่นวางด้านหลังพร้อมอุปกรณ์เสริมที่จำเป็น
•

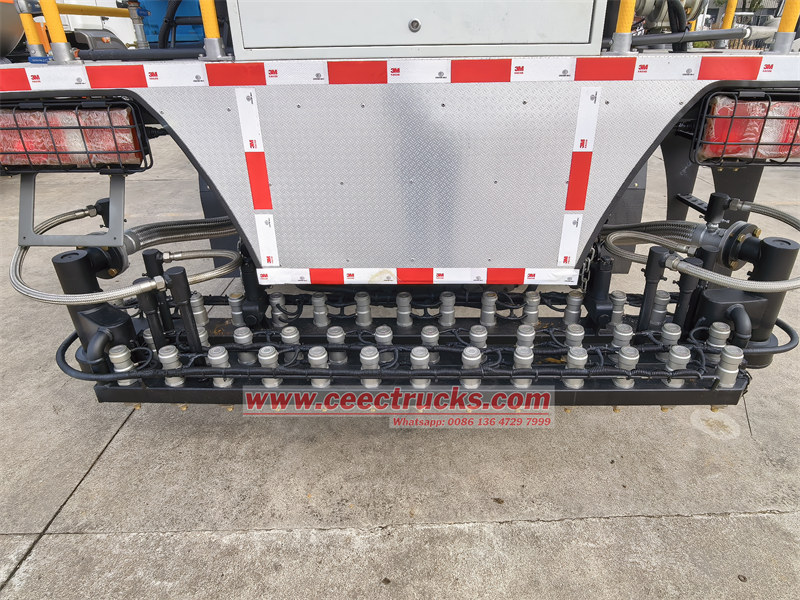

  รถบรรทุกยางมะตอยพร้อมหัวฉีดพ่นด้านหลัง

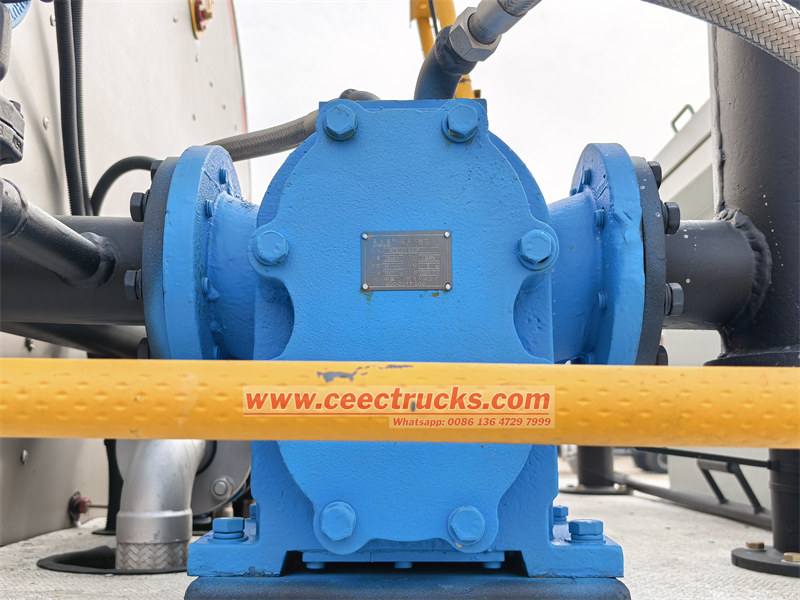

ชุดปั๊มแอสฟัลต์



รุ่น: RCB38/0.6-80F

อัตราการไหล: 38 ลบ.ม./ชม.

แรงดัน: 0.6 เมกะปาสคาล

ความเร็วรอบ: 960 รอบ/นาที

ความสูงในการดูด: 5 เมตร

กำลังไฟ: 15 กิโลวัตต์

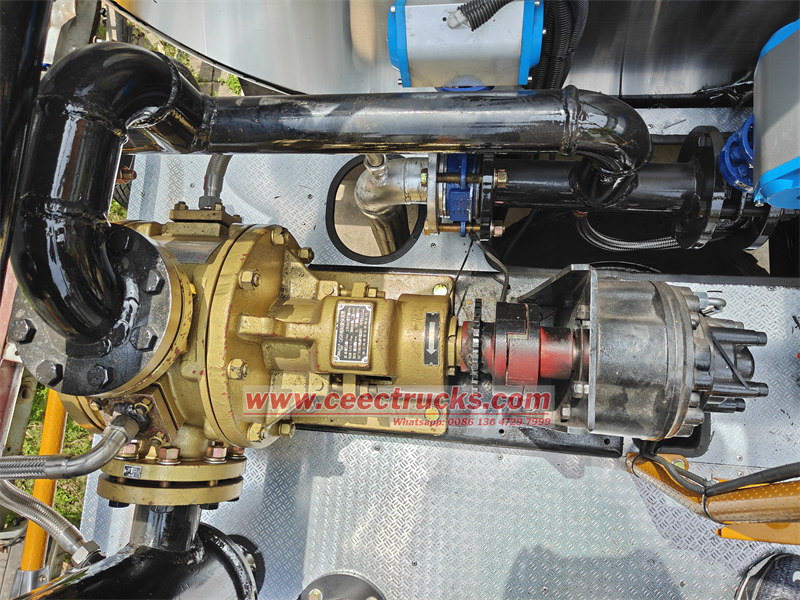

ปั๊มฉนวนความหนืดสูง



รุ่น: QGB

อัตราการไหล: 680 ลิตร/นาที

แรงดันใช้งาน: 0.8 MPa

ความหนืด: 0.02-1.3 Pa·s

ความเร็วในการทำงาน: 584 รอบ/นาที

ขนาดเส้นผ่านศูนย์กลางท่อ: 80 มม.

กำลังไฟ: 11 กิโลวัตต์



•

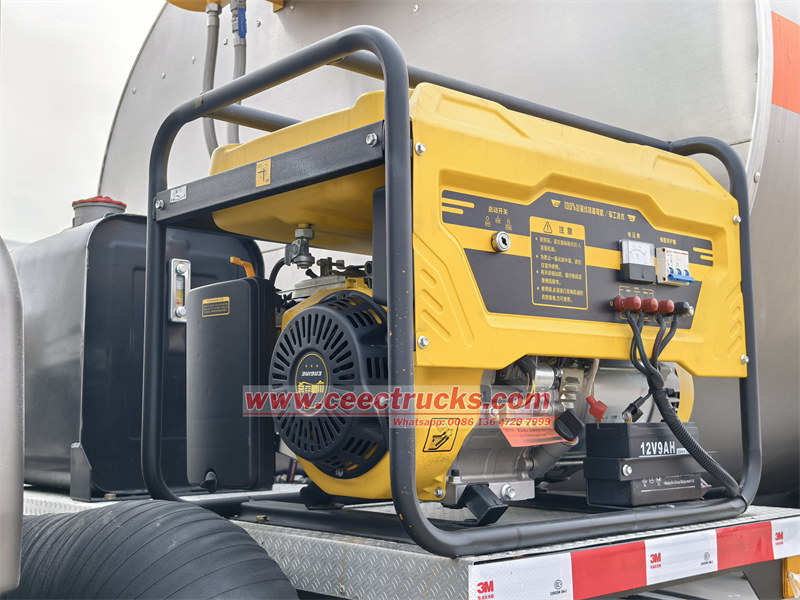

  ชุดประกอบเครื่องกำเนิดไฟฟ้า
•

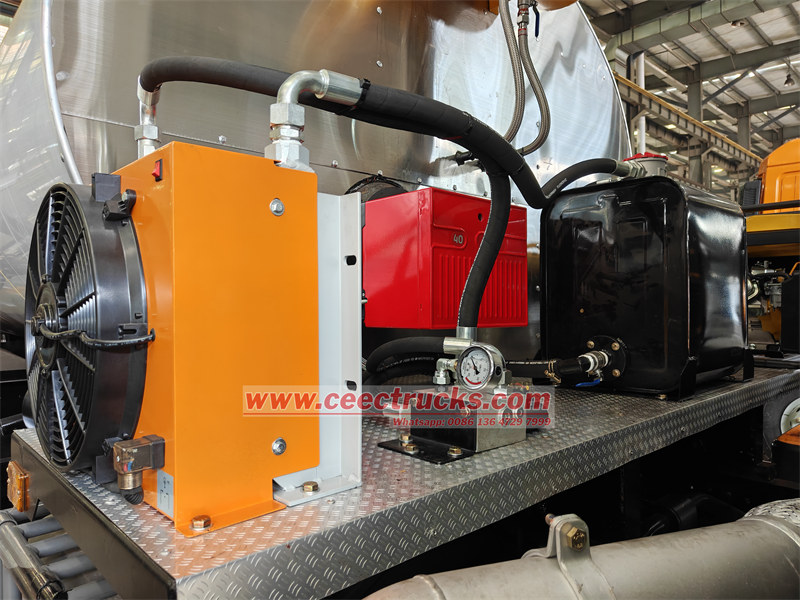

  เครื่องเผาไหม้ดีเซล Riello รุ่น G20 จากอิตาลี
•

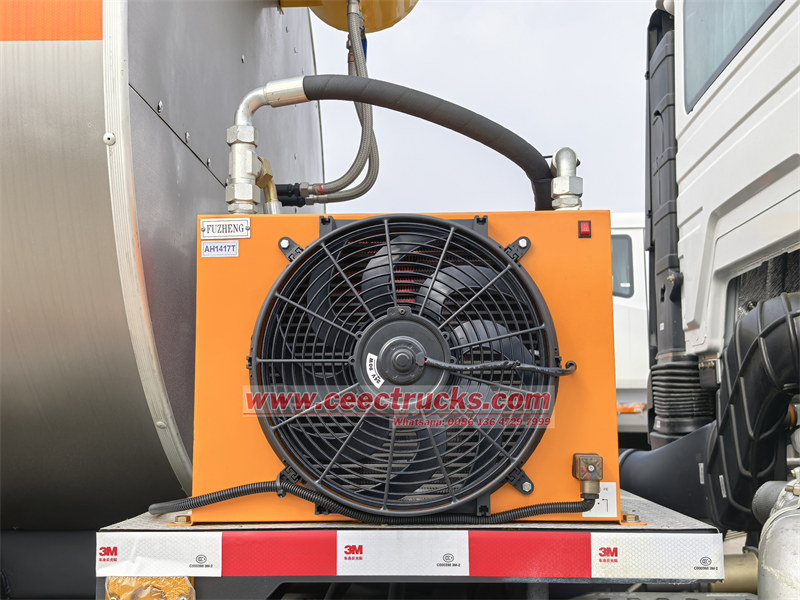

  ชุดหม้อน้ำ





รถบรรทุกขนส่งยางมะตอยได้รับการออกแบบและสร้างขึ้นบนแชสซีรถบรรทุก HOWO 6x4 NX ซึ่งประกอบด้วยตัวถังภายใน วัสดุฉนวน ตัวถังภายนอก แผ่นกั้น ห้องเผาไหม้ ท่อยางมะตอยภายในถัง ชุดทำความร้อน หัวเผา ตัวกรองน้ำมัน เครื่องวัดปริมาตร และกล่องควบคุมอัจฉริยะ ด้านล่างแสดงภาพวาดทางเทคนิคของระบบรถบรรทุกขนส่งยางมะตอยและท่อส่ง:

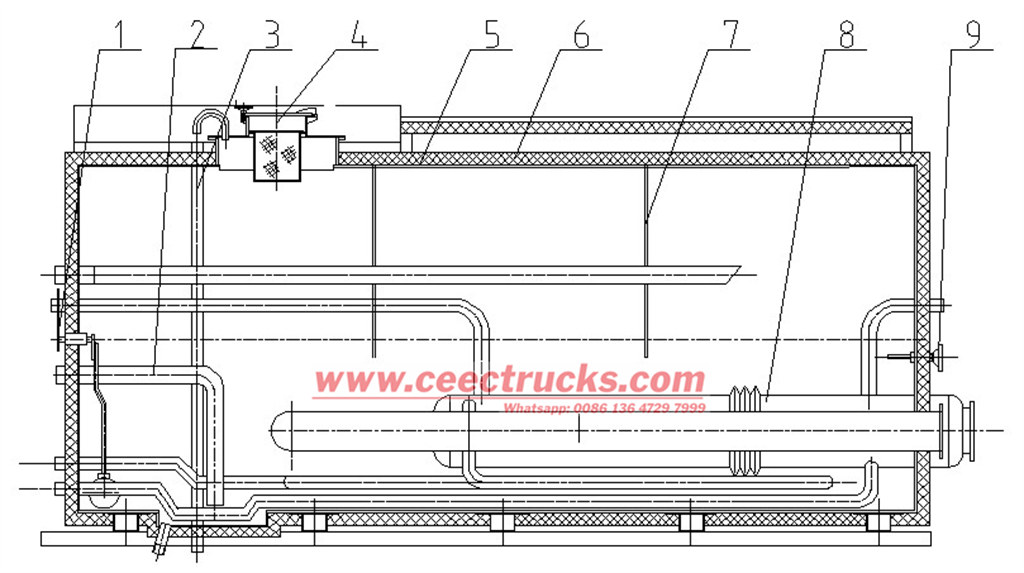

การประกอบรถบรรทุกขนส่งแอสฟัลต์

1. เครื่องวัดปริมาตร

2 ท่อดูดน้ำมัน

3. ท่อระบายน้ำล้น

4. ไส้กรองน้ำมันเครื่อง

5. ถังด้านใน

6. วัสดุฉนวนกันความร้อน

7 แผ่นกั้น

8. ห้องเผาไหม้

9 เทอร์โมมิเตอร์

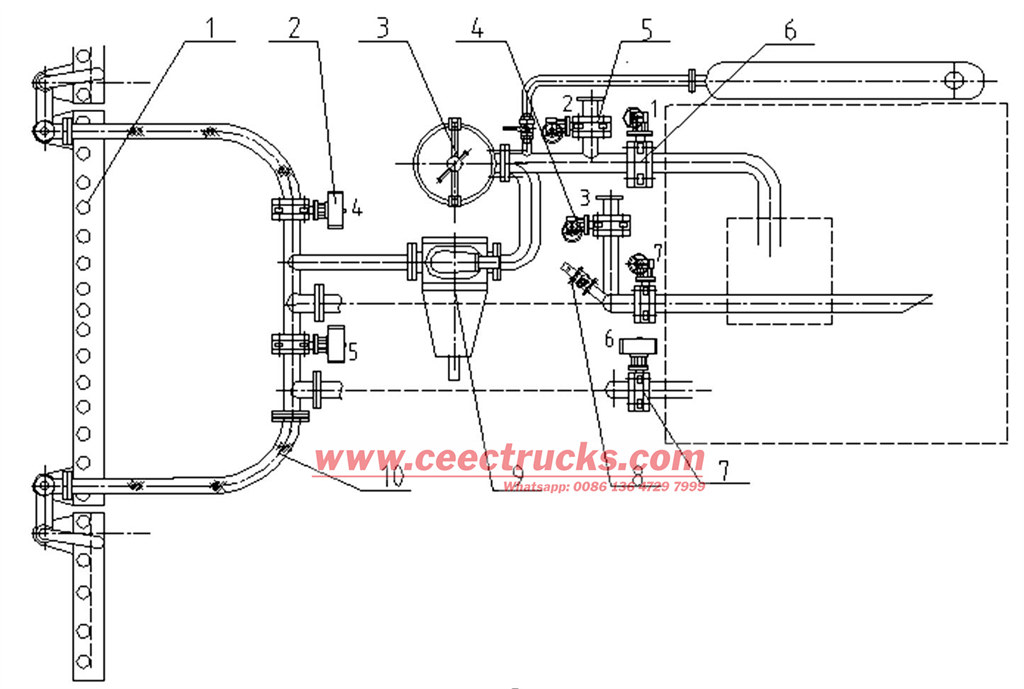

ระบบปั๊มและท่อส่งแอสฟัลต์



1. ชุดหัวฉีดทรงกระบอก, 2. วาล์วระบายน้ำมัน, 3. ตัวกรอง, 4. วาล์วถ่ายโอน, 5. วาล์วดูดเอง, 6. วาล์วทางเข้าของน้ำมัน, 7. วาล์วส่งคืนน้ำมันแบบใช้ลม, 8. วาล์วสำหรับหัวฉีดแบบมือถือ, 9. ปั๊มแอสฟัลต์, 10. ท่อสแตนเลส

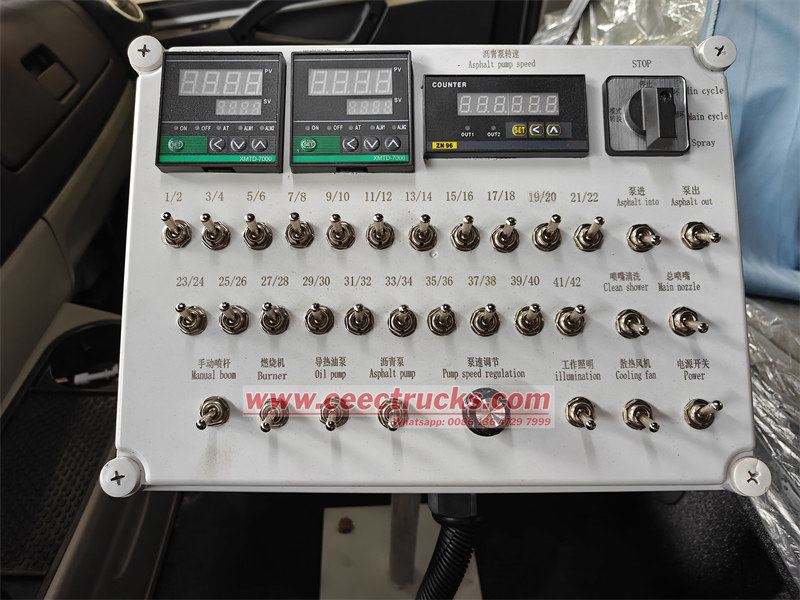

กล่องควบคุมแบบรวมในห้องโดยสารสำหรับควบคุมการทำงานของหัวฉีดแยกต่างหาก

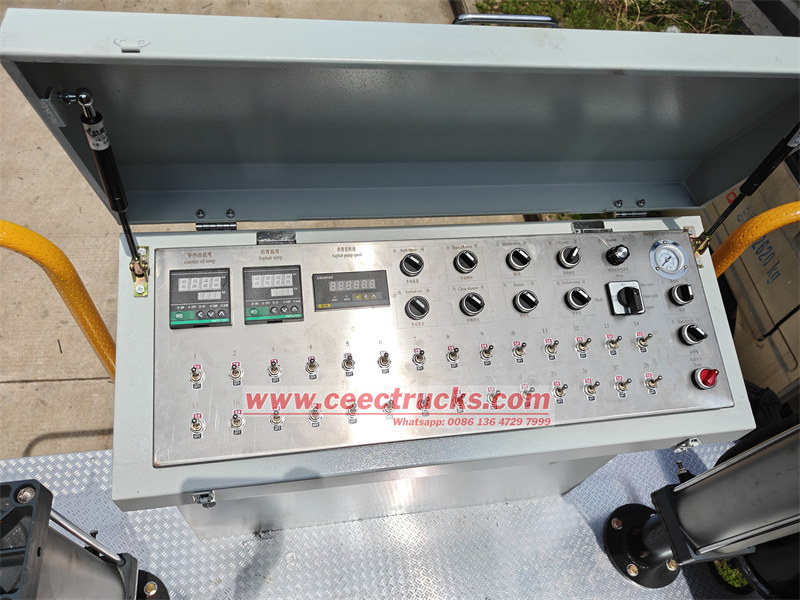

กล่องควบคุมแบบบูรณาการติดตั้งด้านหลังบนแท่นวางเพื่อความปลอดภัยในการใช้งาน
