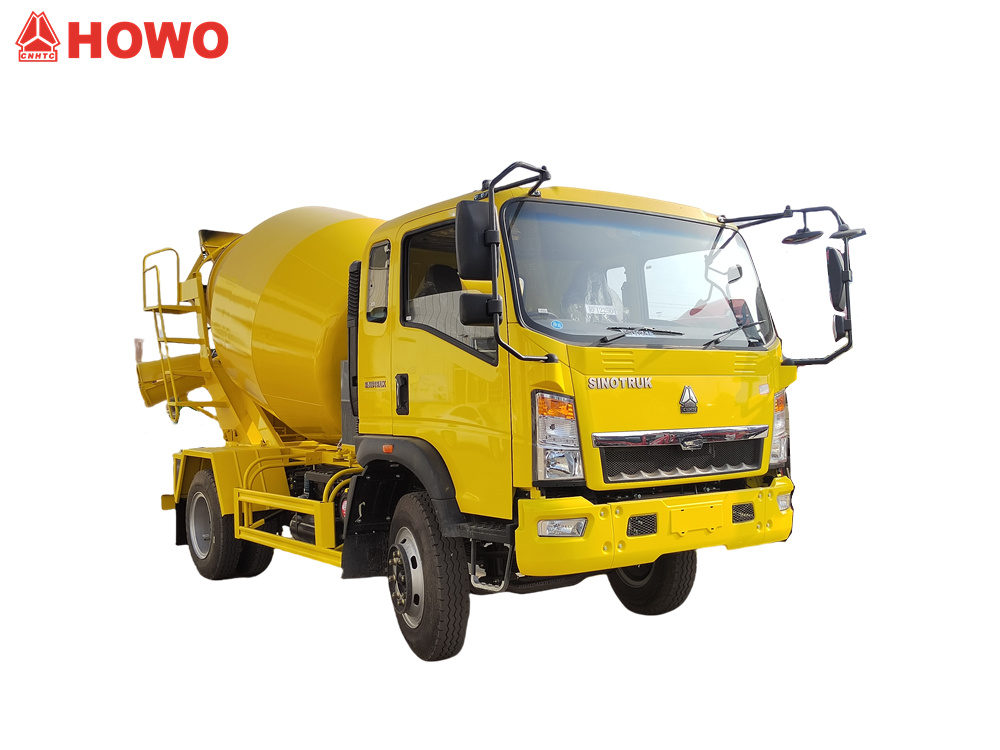

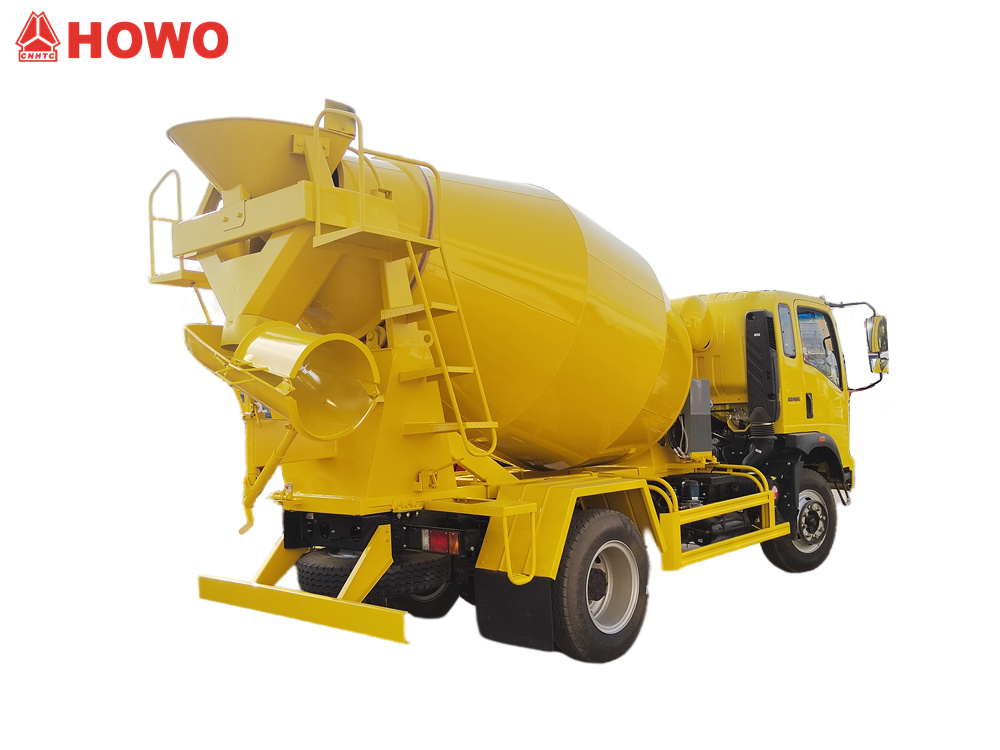

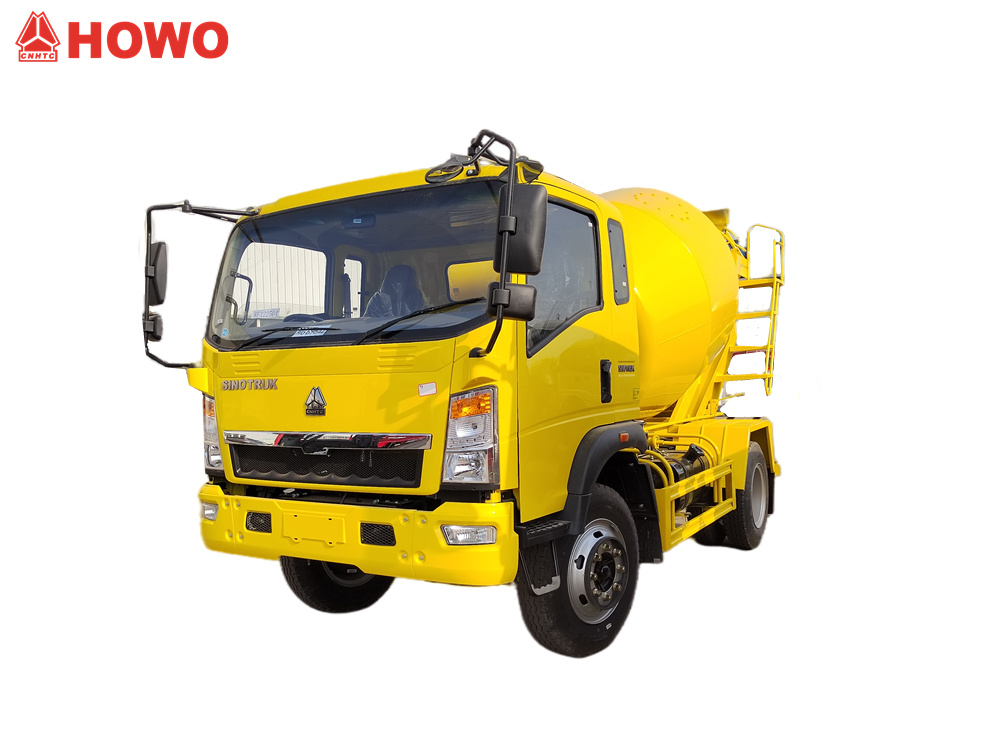

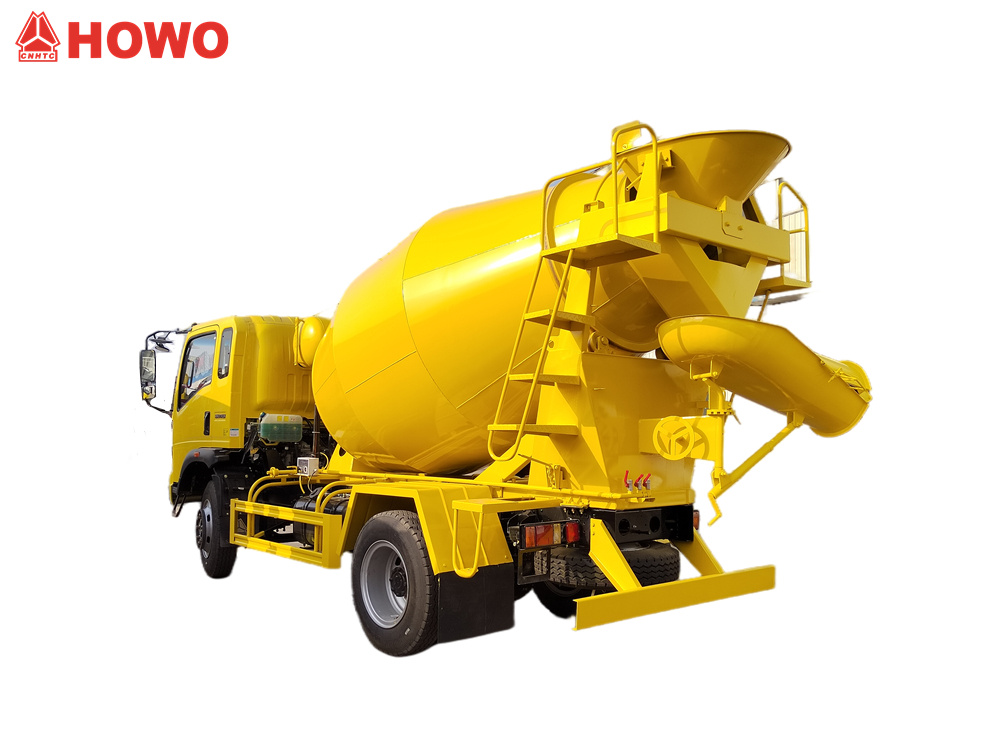

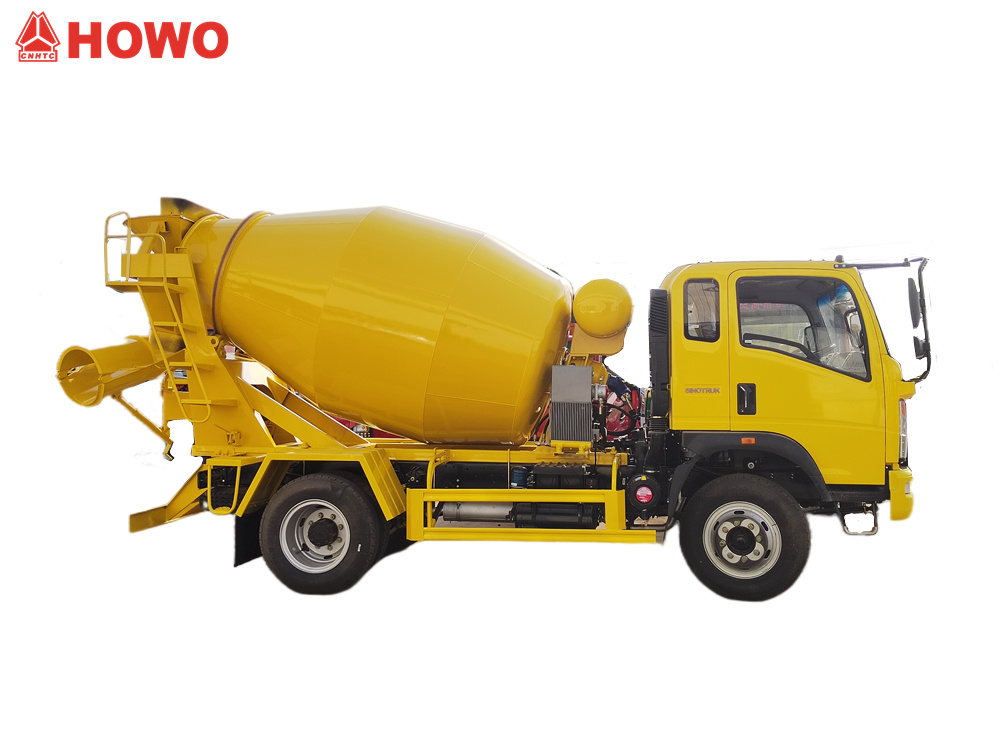

รถผสมคอนกรีต HOWO ขนาด 5 ลูกบาศก์เมตร ใช้โครงสร้างเดียวกับรถผสมคอนกรีต HOWO 2080 แบบห้องโดยสารครึ่งแถว มีน้ำหนักรวม 16 ตัน และระยะฐานล้อ 3800 มม. ติดตั้งเครื่องยนต์ SINOTRUK MC05.18-40 ขนาด 180 แรงม้า และเกียร์ HW90510C 10 สปีด ถังผสมด้านบนมีความจุ 5 ลูกบาศก์เมตร ทำจากเหล็กแมงกานีส Q355 ตัวถังหนา 4 มม. และฝาหนา 6 มม. ติดตั้งอุปกรณ์ต่างๆ เช่น ตัวลดเกียร์ ปั๊มไฮดรอลิกและมอเตอร์ หม้อน้ำ ชุดกล่องควบคุมอากาศ ถังน้ำความจุ 400 ลิตร ระบบจ่ายน้ำแรงดันอากาศ คันบังคับสองด้านที่ท้ายรถ ระบบการทำงานแบบเชื่อมโยง และอัตราเศษวัสดุต่ำ
ความสามารถในการทำงาน :
5cbmประเภทห้องโดยสาร :
Howo 2080 one and half row cabinระบบขับเคลื่อน :
4x2,LHDระยะฐานล้อ (มม.) :
3800 mmเครื่องยนต์เฉพาะ :
180HP / Sinotruk MC05.18-40เกียร์บ็อกซ์ :
HW90510C, 10-speed, manualเพลาหน้า (กก.) :
6000เพลาหลัง (กก.) :
10000เดอะ รถบรรทุกผสมปูน HOWO ขนาด 5 ลูกบาศก์เมตร เป็นรถก่อสร้างขนาดกลางที่มีประสิทธิภาพและเชื่อถือได้ มาพร้อมกับเครื่องยนต์ Sinotruk MC05 ซีรีส์ 180 แรงม้าที่ได้รับการพิสูจน์แล้ว และเกียร์อัตโนมัติ 10 สปีด HW90510C จึงให้กำลังที่ทรงพลังและประหยัดน้ำมันได้อย่างยอดเยี่ยม ถังผสมขนาด 5 ลูกบาศก์เมตร ผลิตจากเหล็กแมงกานีส Q355 มีประสิทธิภาพการทำงานที่ยอดเยี่ยม และมีอัตราการบรรจุที่... ≥3 ม.³/นาที อัตราการปล่อยประจุที่ ≥1.2 ม.³/นาที และอัตราตกค้างต่ำของ ≤0.5% ระบบควบคุมการเชื่อมต่อแบบสองด้านที่ด้านหลังช่วยให้การทำงานปลอดภัยและสะดวกสบาย ทำให้ผู้ใช้งานสามารถดำเนินการทั้งหมดได้จากทั้งสองด้านของรถ

โรงงานของเราเป็นผู้ผลิตมืออาชีพในด้านรถบรรทุก
รับประกันว่าสินค้าทุกชิ้นเป็นของใหม่และมีคุณภาพสูง
»Ⅰ.คำจำกัดความและข้อมูลเบื้องต้นของผลิตภัณฑ์:
ผู้ผลิต:บริษัท ซีเอส ทรัคส์ กรุ๊ป จำกัด
คุณสมบัติหลัก
1.ใช้โครงสร้างแชสซีของ Sinotruk ที่ได้รับการพิสูจน์แล้วว่ามีความน่าเชื่อถือสูง
2.ตัวถังเหล็กแมงกานีสมีความทนทานต่อการสึกหรอและการกัดกร่อน จึงมั่นใจได้ถึงอายุการใช้งานที่ยาวนาน
3.ตัวถังขนาดใหญ่ตอบโจทย์ความต้องการใช้งานในระยะยาว
4.ระบบควบคุมการเชื่อมต่อแบบสองด้านเพื่อการใช้งานที่สะดวกและมีประสิทธิภาพ
5.การออกแบบที่มีอัตราสารตกค้างต่ำช่วยให้ใช้คอนกรีตได้อย่างเต็มประสิทธิภาพ
» Ⅱ. พารามิเตอร์ผลิตภัณฑ์สำหรับ HOWO 5cbm cเครื่องผสมคอนกรีตรถบรรทุก:
| ไฟ HOWOรถผสมคอนกรีต | ||
| รุ่นรถ | ซีเอส5160จีอาร์ | |
| ขนาดโดยรวม | 7250x2300x3150mm | |
| น้ำหนักรถรวม | 16000kg | |
| น้ำหนักรถเปล่า | 6720 กก. | |
| พารามิเตอร์แชสซี | ||
| ยี่ห้อตัวถัง | ซิโนทรุค โฮโว | |
| ฐานล้อ | 3800mm | |
| ประเภทการขับขี่ | 4x2, พวงมาลัยซ้าย | |
| รถแท็กซี่ | HOWO 2080 หนึ่งแถวครึ่ง พร้อมเครื่องปรับอากาศ | |
| เครื่องยนต์ | พิมพ์ | เครื่องยนต์ 4 สูบเรียง 4 จังหวะ อัดอากาศแบบซูเปอร์ชาร์จ อินเตอร์คูลเลอร์ ระบายความร้อนด้วยน้ำ |
| Mแบบจำลอง | ซิโนทรุค MC05.18-40 | |
| กำลังสูงสุด (แรงม้า) | 180 แรงม้า / 132 กิโลวัตต์ | |
| ความเร็วที่กำหนด | 2400 รอบต่อนาที | |
| แม็กซ์ แรงบิด | 700 นิวตันเมตร | |
| ความเร็วแรงบิดสูงสุด | 1300-1700 รอบต่อนาที | |
| การเคลื่อนย้าย | 4.58 ลิตร | |
| มาตรฐานการปล่อยมลพิษ | ยูโร 4 | |
| ประเภทเชื้อเพลิง | ดีเซล | |
| ระบบส่งกำลัง (เกียร์) | เอชดับบลิว90510ซี 10-ความเร็ว, เกียร์ธรรมดา | |
| การรับน้ำหนักของเพลาหน้า | 6000 กก. | |
| การรับน้ำหนักของเพลาหลัง | 10000 กก. | |
| ยาง | 9.00R20 (6+1) | |
| พารามิเตอร์ของถังผสม | ||
| วัสดุถังผสม | เหล็กกล้าทนการสึกหรอคุณภาพสูง | |
| แบบอย่าง: เหล็กกล้าแมงกานีส Q355 | ||
| ความหนาของตัวกลอง: 4ความหนาของฝาปิดปลาย: 6 มม. | ||
| ความสามารถในการกวน | 5m³ | |
| อัตราค่าบริการ | ≥3.2 m³/นาที | |

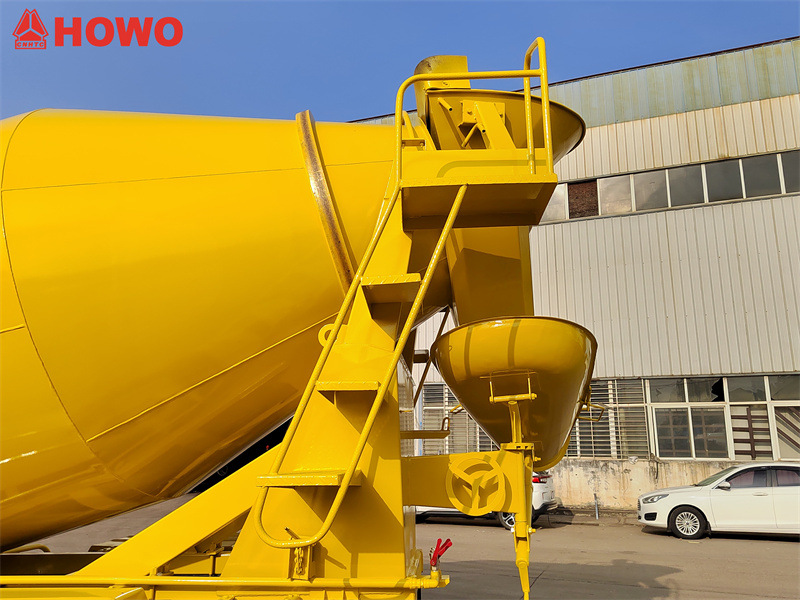

| ขนาดของช่องป้อนอาหารด้านบน | ≥650 มม. | |
| อัตราการระบาย | ≥1.25 m³/นาที | |
| อัตราคงเหลือ | ≤0.5% | |
| ระบบประปา | ระบบจ่ายน้ำบาริก | |
| ความจุถังน้ำ | 400 ลิตร | |
| ความเร็วรอบการหมุนของถังผสม | 0~12 รอบต่อนาที | |
| ระบบปฏิบัติการรุ่น | จอยสติ๊กควบคุมด้านหลังทั้งสองข้าง การดำเนินการเชื่อมโยง | |
| อุปกรณ์เสริม | กล่องเครื่องมือ, ตัวลดเกียร์, ปั๊มไฮดรอลิกและมอเตอร์, หม้อน้ำ, | |

»Ⅲ.รายละเอียดสินค้า

การกำหนดค่าแชสซี
1. รถแท็กซี่: HOWO รถกึ่งพ่วง 2080 แถว (ออกแบบตามหลักสรีรศาสตร์ พร้อมระบบยกกระจกไฟฟ้าและระบบล็อคกลาง)
2. มวลรวม: 16 ตัน
3. ฐานล้อ: 3800 มม. (ดีไซน์เพลาคู่ เพลาหน้ารับน้ำหนัก 6 ตัน/เพลาหลังรับน้ำหนัก 10 ตัน)
4. ระบบขับเคลื่อน:
◇ เครื่องยนต์: เครื่องยนต์ดีเซลสี่สูบเรียง Sinotruk MC05.18-40
◇ พลังงาน: 132 กิโลวัตต์ (180 แรงม้า) ที่ 2400 รอบต่อนาที
◇ มาตรฐานการปล่อยมลพิษ: เนชั่นแนล IV, 4.58 ลิตร
◇ แรงบิดสูงสุด: 700 นิวตันเมตร (1300-1700 รอบต่อนาที)
5. ระบบส่งกำลัง: เกียร์ธรรมดา 10 สปีด รุ่น HW90510C (อัตราทดเกียร์ 1 10.61, อัตราทดเกียร์สูงสุด 0.78)

ระบบส่วนบน
1. พารามิเตอร์ของถัง:
◇ ปริมาตรเชิงเรขาคณิต: 5.2 ม.³ (ปริมาตรใช้งานจริง: 5 ม³)³)
◇ วัสดุ: เหล็กกล้าแมงกานีสความแข็งแรงสูง Q355 (ความแข็งแรงดึง) ≥ 490 เมกะปาสคาล)
◇ ความหนาของถัง: 4 มม. (กระบอกสูบหลัก) / 6 มม. (ปลายด้านหน้าและด้านหลัง)
◇ การออกแบบใบมีด: ใบมีดเกลียวคู่ (ระยะห่างเกลียว 1200 มม. มุม 18 องศา)°)
2. ระบบไฮดรอลิก:

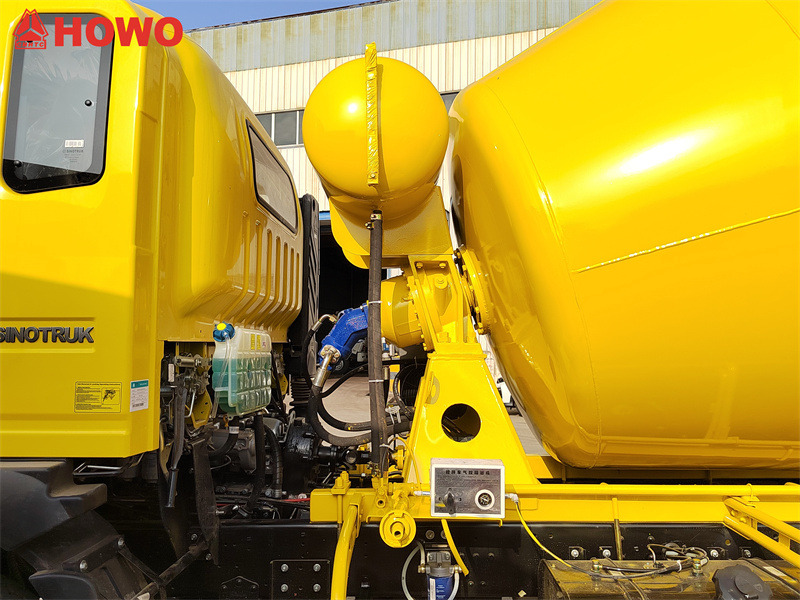

◇ ตัวลดขนาด: ตัวลดคีย์อิ

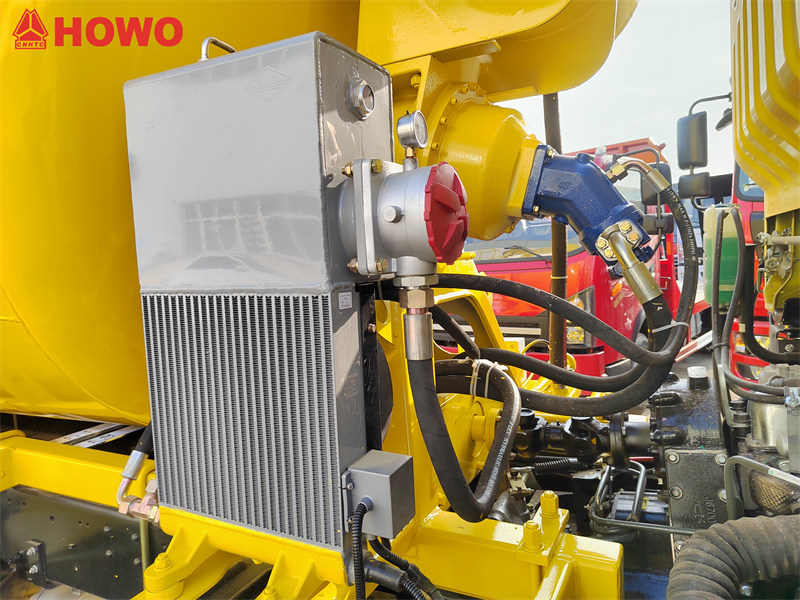

◇ ปั๊มไฮดรอลิก: เว่ยฟู่
◇ มอเตอร์ไฮดรอลิก: เว่ยฟู่

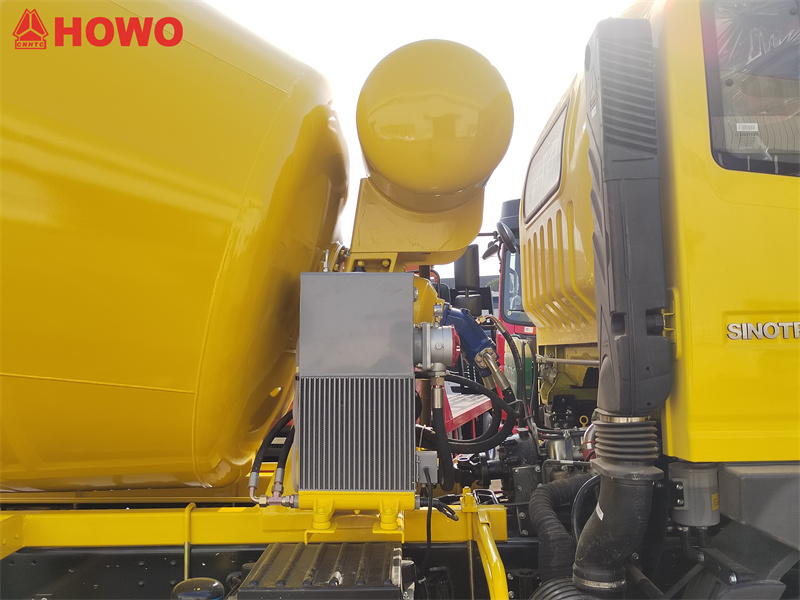

◇ หม้อน้ำ: ไคเผิง (พื้นที่ทำความเย็น) ≥ 4 ม.²)

3. ระบบเสริม:

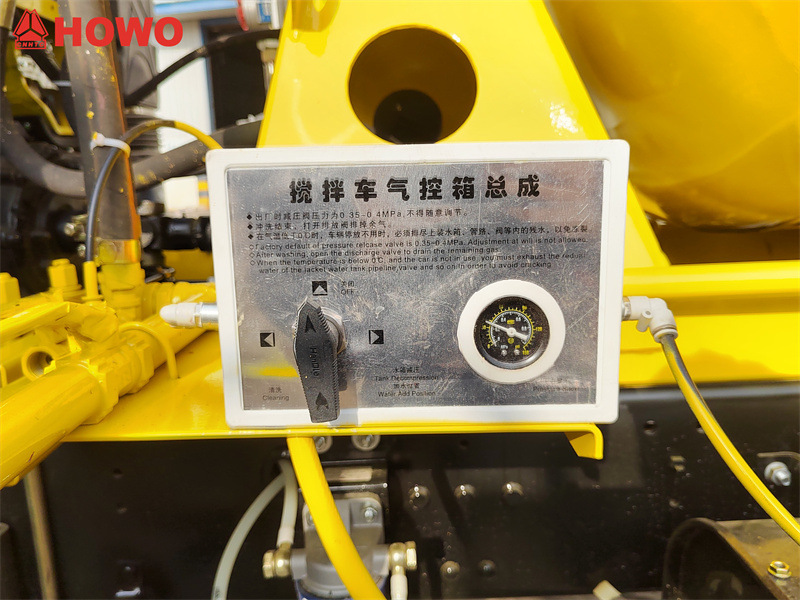

◇ กล่องควบคุมอากาศ: วาล์วควบคุมทิศทางสี่ทางสามตำแหน่งแบบรวม (แรงดันใช้งาน 0.8 MPa)
◇ ถังเก็บน้ำ: ถังน้ำสแตนเลสขนาด 400 ลิตร (พร้อมมาตรวัดระดับน้ำและระบบเติมน้ำอัตโนมัติ)

พารามิเตอร์ประสิทธิภาพ
1. ประสิทธิภาพการป้อนและปล่อยวัสดุ:
◇ อัตราการป้อน: ≥3.2 ม.³/นาที (ที่ความสูงแนวดิ่ง 4 เมตร)
◇ อัตราการจำหน่ายผู้ป่วย: ≥1.25 ม.³/นาที (ที่ความยาวราง 4.5 เมตร)
◇ อัตราส่วนสารตกค้าง: ≤0.5%
2. ประสิทธิภาพการมิกซ์เสียง:
◇ ความเร็ว พิสัย: 0-12 รอบต่อนาที (ปรับความเร็วได้แบบต่อเนื่อง) การปรับแต่ง)
◇ ความเอียงของกลอง: 12° (รับประกันการระบายออกอย่างสมบูรณ์)
◇ ช่วงค่าการยุบตัวของคอนกรีต: 80-220 มม.

3. ระบบจ่ายน้ำ:
◇ แรงดันลมจ่าย: 0.3-0.6 MPa (ปรับได้)
◇ อัตราการไหลของน้ำฉีดพ่น: ≥อัตราการไหล 50 ลิตร/นาที (แบบหัวฉีดคู่) สำหรับทำความสะอาดถัง
ระบบควบคุม:

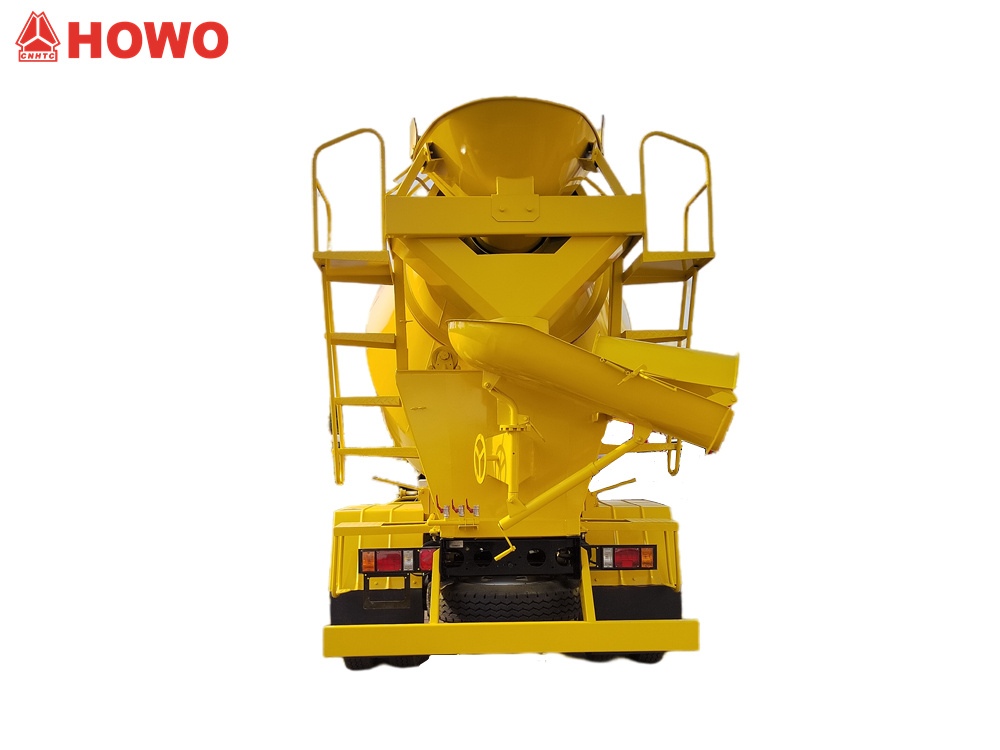

◇แผงควบคุมคู่ด้านหลัง (ชุดละ 1 ชุด ด้านซ้าย 1 ชุด ด้านขวา 1 ชุด)
◇กลไกควบคุมการเชื่อมโยง (การป้อน/การผสม/การปล่อยแบบสามการเชื่อมโยง)
(1) ควบคุมทิศทางการหมุนของถังผสม เพื่อให้หมุนไปข้างหน้าในระหว่างการป้อนและการขนส่ง และหมุนในทิศทางตรงกันข้ามในระหว่างการปล่อย
(2) ควบคุมความเร็วของถังผสม
◇อุปกรณ์เบรกฉุกเฉิน
» Ⅳ. งานหลักการ:
หัวใจสำคัญของระบบอยู่ที่การส่งกำลังและการควบคุมของเหลวอย่างเป็นระบบ เครื่องยนต์ Sinotruk ขนาด 180 แรงม้า หลังจากถูกควบคุมด้วยเกียร์ 10 สปีดแล้ว จะขับเคลื่อนปั๊มไฮดรอลิกผ่านเพลาส่งกำลัง (PTO) พลังงานกลนี้จะถูกแปลงเป็นน้ำมันแรงดันสูง ซึ่งจะไปขับเคลื่อนมอเตอร์ไฮดรอลิก จากนั้นตัวลดความเร็วจะลดความเร็วและเพิ่มแรงบิด ขับเคลื่อนถังผสมคอนกรีตด้วยการควบคุมความเร็วแบบต่อเนื่องตั้งแต่ 0 ถึง 12 รอบต่อนาที เพื่อผสมคอนกรีต

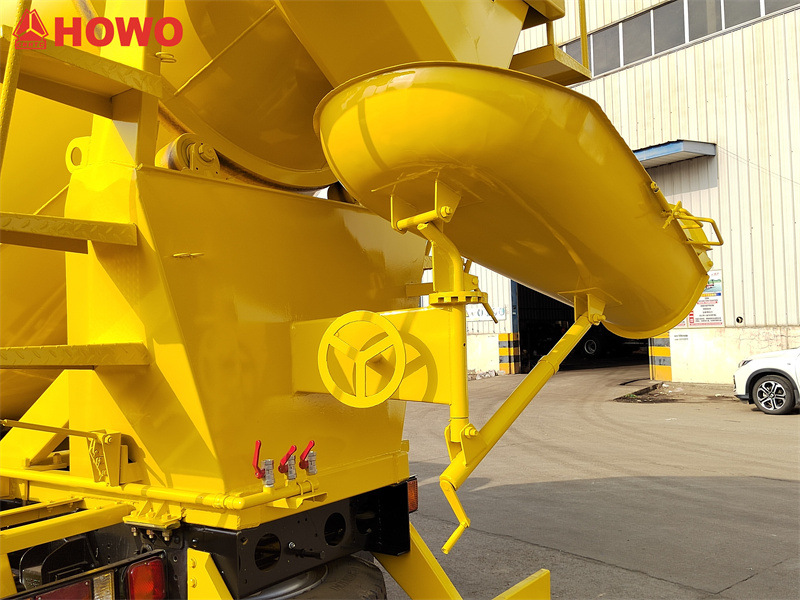

ถังผสมคอนกรีตใช้ใบมีดแบบเกลียวคู่ทำจากเหล็กแมงกานีส Q355 ระหว่างการขนส่ง ถังจะหมุนด้วยความเร็วต่ำ (2-4 รอบต่อนาที) เพื่อให้คอนกรีตกระจายตัวอย่างสม่ำเสมอ ระหว่างการเทคอนกรีต ถังจะหมุนด้วยความเร็วสูง (8-12 รอบต่อนาที) โดยควบคุมด้วยคันบังคับด้านท้ายเพื่อปรับมุมของรางเทคอนกรีตให้เทได้อย่างมีประสิทธิภาพ ระบบจ่ายน้ำแบบนิวแมติกจะเพิ่มแรงดันในถังเก็บน้ำและพ่นน้ำด้วยอัตราการไหลที่กำหนด ≥อัตราการไหล 50 ลิตร/นาที เพื่อป้องกันการแข็งตัว เมื่อรวมกับหัวฉีดหนา 6 มม. และแถบซีลสองชั้น อัตราการไหลที่เหลืออยู่จึงถูกควบคุมไว้ที่ ≤0.5%
