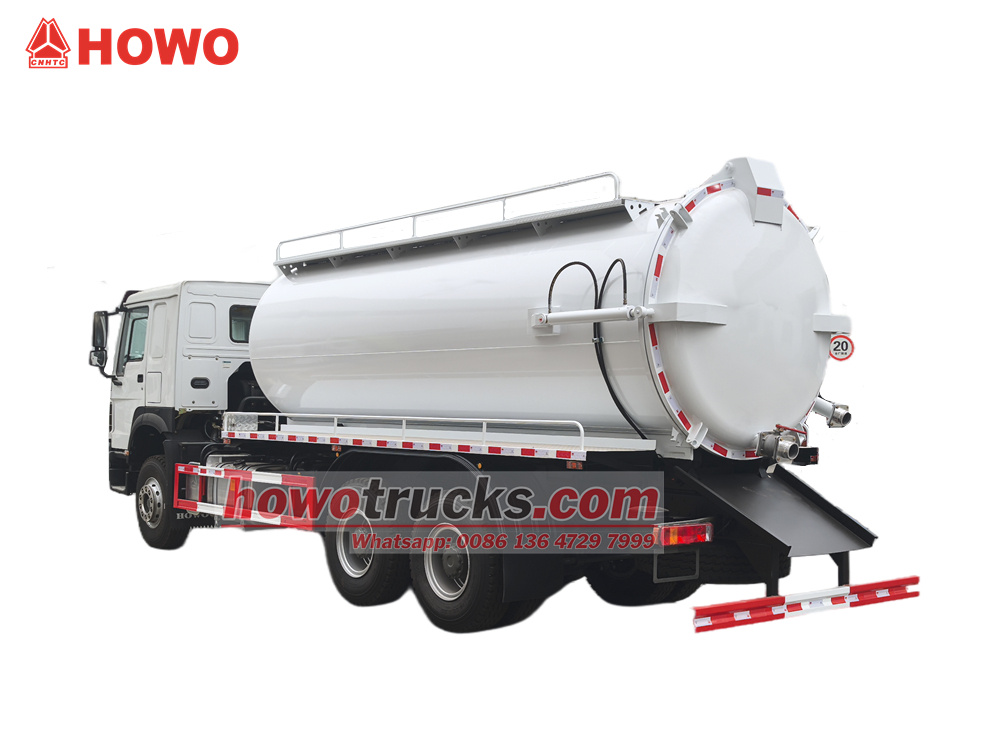

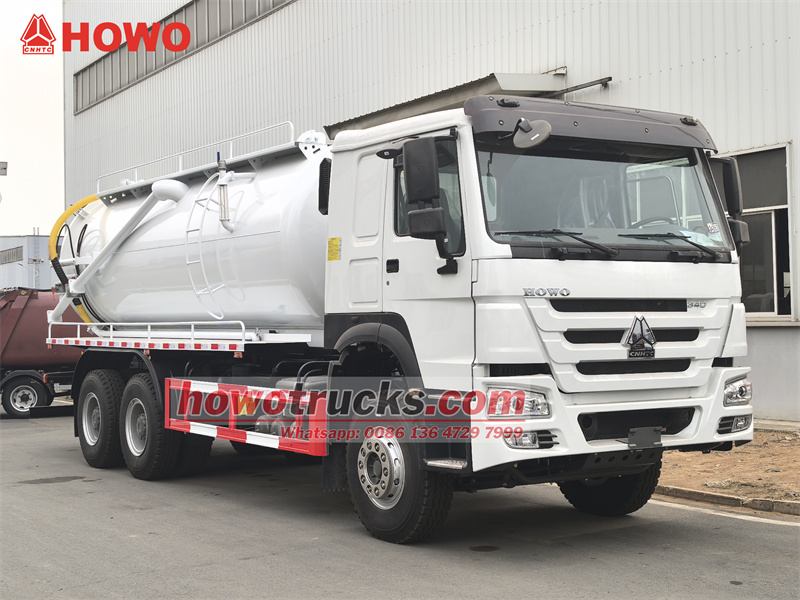

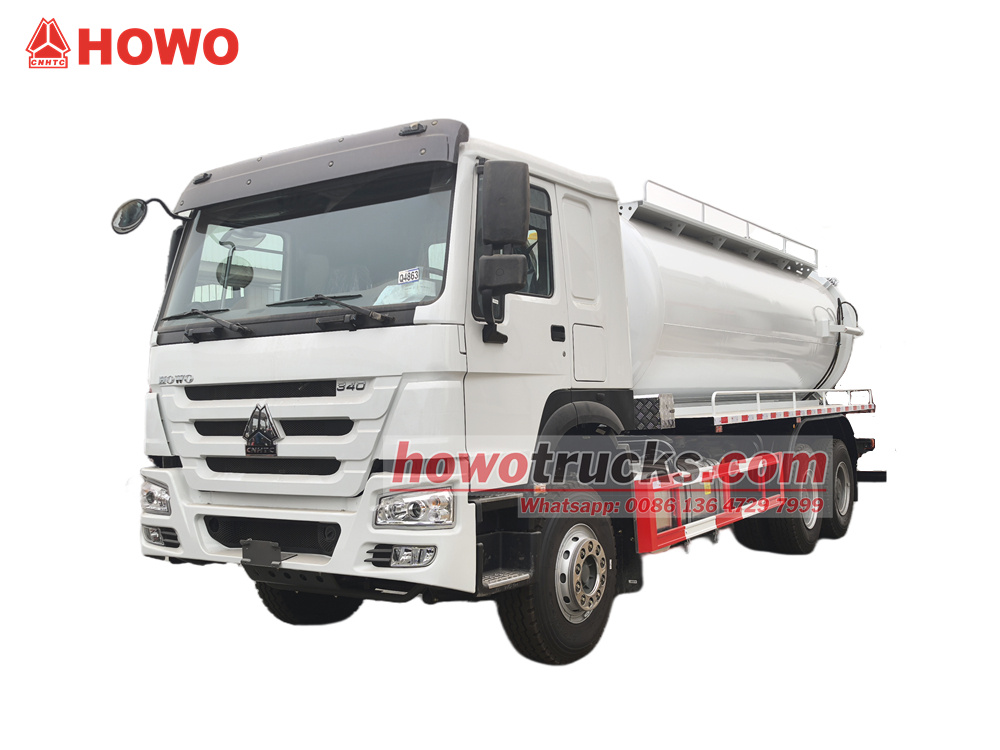

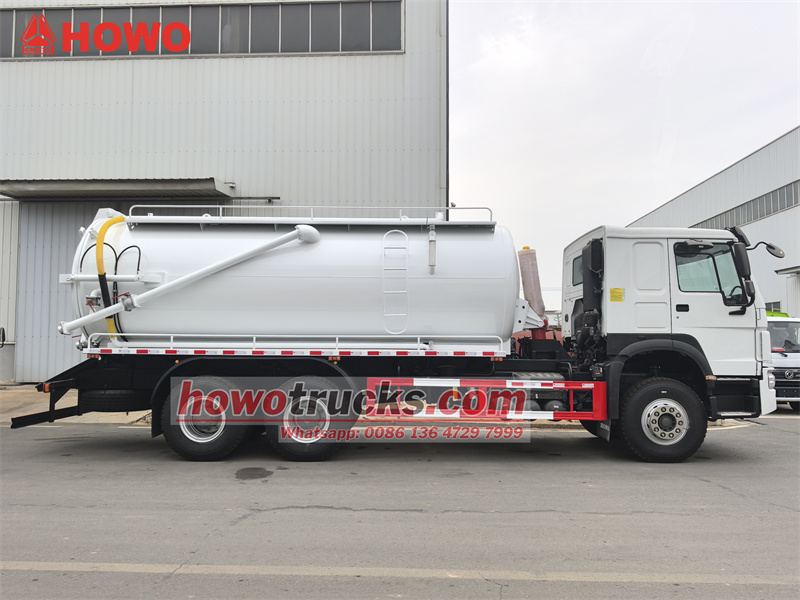

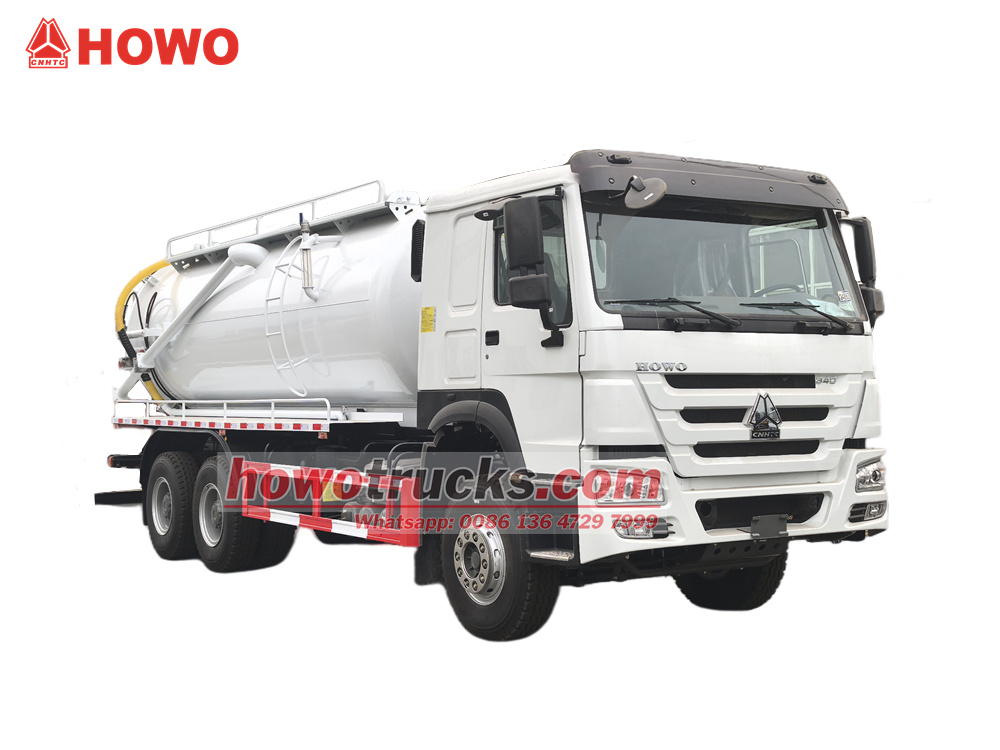

รถดูดสิ่งปฏิกูล HOWO 6x4 ขนาด 15 ลูกบาศก์เมตร ดัดแปลงมาจากแชสซีรถบรรทุก HOWO HW76 ระยะฐานล้อ 4600+1350 มม. ติดตั้งเครื่องยนต์ Weichai WP10.340E22 และเกียร์ Sinotruk HW19710 10 สปีด ตัวถังด้านบนเป็นถังเก็บสิ่งปฏิกูลขนาด 15 ลูกบาศก์เมตร ทำจากเหล็กกล้าคาร์บอน หนา 5 มม. สามารถยกถังและเปิดฝาท้ายได้ ติดตั้งปั๊มสุญญากาศ Jurop PN106D ที่มีอัตราการไหล 11,000 ลิตร/นาที รถคันนี้ยังติดตั้งท่อมอง, บันได, วาล์วปล่อยสิ่งปฏิกูลที่ฝาท้าย และคันโยกควบคุมไฮดรอลิกแบบแมนนวลที่ด้านคนขับ (สำหรับควบคุมการเปิด/ปิดฝาท้ายและการยก/ลดระดับถัง)
ความสามารถในการทำงาน :
15cbmประเภทห้องโดยสาร :
Howo HW76 cabinระบบขับเคลื่อน :
6x4,RHDระยะฐานล้อ (มม.) :
4600+1350เครื่องยนต์เฉพาะ :
340HP / WEICHAI WP10.340E22เกียร์บ็อกซ์ :
HW19710 transmission, 10 forward and 2 reverseเพลาหน้า (กก.) :
7000เพลาหลัง (กก.) :
18000(2 AXLES)เดอะรถบรรทุกถังทำความสะอาดท่อระบายน้ำ HOWO เป็นยานพาหนะเฉพาะทางที่ออกแบบมาเพื่อการจัดการของเสียที่เป็นของเหลวและกึ่งของแข็งอย่างมีประสิทธิภาพ ติดตั้งเครื่องยนต์ Weichai 340 แรงม้าและเกียร์ 10 สปีด ให้กำลังที่ทรงพลังและปรับตัวได้ดีกับสภาพถนนที่ซับซ้อน โครงสร้างหลักของรถบรรทุกคือถังเหล็กกล้าคาร์บอนขนาด 15 ลูกบาศก์เมตร ติดตั้งปั๊มสุญญากาศแรงดันสูง Jurop จากอิตาลี ซึ่งสร้างแรงดันลบที่สูงได้อย่างรวดเร็วเพื่อดูดตะกอนน้ำเสีย กากตะกอนจากถังบำบัดน้ำเสีย น้ำเสียจากอุตสาหกรรม และน้ำเสียอื่นๆ ได้อย่างมีประสิทธิภาพ ถังรองรับการยกด้วยระบบไฮดรอลิก และฝาปิดท้ายสามารถเปิดได้ด้วยระบบไฮดรอลิกเพื่อการระบายอย่างรวดเร็ว วาล์วระบายที่ฝาปิดท้ายยังสามารถเปิดได้เพื่อระบายน้ำเสีย ทำให้การใช้งานสะดวกอย่างยิ่ง แรงดูดที่ทรงพลัง โครงสร้างที่แข็งแรง และการใช้งานง่าย ทำให้มีการใช้งานอย่างแพร่หลายในการทำความสะอาดถังบำบัดน้ำเสีย การทำความสะอาดท่อระบายน้ำ การดูดตะกอน และการปฏิบัติงานอื่นๆ

โรงงานของเราเป็นผู้ผลิตมืออาชีพในด้านรถบรรทุก
รับประกันว่าสินค้าทุกชิ้นเป็นของใหม่และมีคุณภาพสูง
»Ⅰ.คำจำกัดความและข้อมูลเบื้องต้นของผลิตภัณฑ์:
ผู้ผลิต:บริษัท ซีเอส ทรัคส์ กรุ๊ป จำกัด
คุณสมบัติของผลิตภัณฑ์
1. ระบบขับเคลื่อนที่ได้รับการพิสูจน์แล้ว: เครื่องยนต์ Weichai + ระบบส่งกำลัง Sinotruk + แชสซี HOWO – เป็นการผสมผสานที่ลงตัวระหว่างประสิทธิภาพที่เสถียรและเครือข่ายบริการที่ครอบคลุมทั่วประเทศ
2. แรงดูดทรงพลัง: ปั๊มสุญญากาศแรงดันสูง JUROP มีประสิทธิภาพสูงและสามารถรับมือกับสภาวะการทำงานที่ซับซ้อนได้หลากหลาย
3. ขนถ่ายสินค้าได้สะดวก: ระบบขนถ่ายแบบสองโหมด (ยกเททิ้ง + เททิ้งลงด้านท้ายรถโดยตรง) รองรับขยะที่มีความหนืดแตกต่างกันได้
4. ถังขนาดใหญ่: ถังดูดขนาดใหญ่ความจุ 15 ลูกบาศก์เมตร ให้ความสามารถในการรับน้ำหนักสูงและประสิทธิภาพการทำงานที่ยอดเยี่ยม
5. ใช้งานง่าย: มาพร้อมกับคันโยกควบคุมระบบไฮดรอลิกแบบแมนนวลที่อยู่ระดับพื้นดิน เพื่อการใช้งานที่ง่ายและสะดวก
» Ⅱ.พารามิเตอร์ผลิตภัณฑ์สำหรับเครื่องดูดฝุ่น HOWO ขนาด 15 ลูกบาศก์เมตรรถบรรทุก:
| HOWO 15CBM การดูดสุญญากาศ รถบรรทุก | |||
| ทั่วไป | ยี่ห้อรถยนต์ | รถบรรทุก CS | |
| รุ่นรถ | CS5250GXH | ||
| ยี่ห้อตัวถัง | โฮโว | ||
| ขนาดโดยรวม | 9760 x 2550 x 3540 มม. | ||
| น้ำหนักรวมของรถ / น้ำหนักรถเปล่า | 25000 กก. / 11500 กก. | ||
| น้ำหนักบรรทุกเพลา | 7000/18000 กก. | ||
| รถแท็กซี่ | ความจุห้องโดยสาร | ห้องโดยสาร HOWO HW76 แบบหนึ่งแถวครึ่ง พร้อมเครื่องปรับอากาศ ช่องเสียบ USB และระบบช่วยบอกทิศทาง | |
| เครื่องยนต์ | ประเภทเชื้อเพลิง | ดีเซล, 6 กระบอกสูบเรียงกัน, เครื่องยนต์ 4 จังหวะ อัดอากาศ อินเตอร์คูลเลอร์ ระบายความร้อนด้วยน้ำ | |
| ยี่ห้อ | เว่ยไฉ | ||
| แบบอย่าง | WP10.340E22 | ||
| พลัง | 340 HP/ 250 กิโลวัตต์ | ||
| ความเร็วที่กำหนด | 2200 รอบต่อนาที | ||
| แรงบิดสูงสุด | 1250 นิวตันเมตร | ||
| ความเร็วแรงบิดสูงสุด | 1400-1600 รอบต่อนาที | ||
| การเคลื่อนย้าย | 9.726 ลิตร | ||
| มาตรฐานการปล่อยมลพิษ | ยูโร 3 | ||
| ตัวถัง | ประเภทไดรฟ์ | 6x4, ซ้าย การขับรถด้วยมือ | |
| การแพร่เชื้อ | ระบบเกียร์ HW19710 มี 10 เกียร์เดินหน้าและ 2 เกียร์ถอยหลัง | ||
| ฐานล้อ | 4600+1350 มม. | ||
| จำนวนเพลา | 3 | ||
| ข้อมูลจำเพาะของยาง | 12.00R20 | ||
| หมายเลขยาง | 10 ยางรถยนต์ 1 เส้น และยางอะไหล่ 1 เส้น | ||
| ความเร็วสูงสุด | 89กม./ชม. | ||
| ถังเชื้อเพลิง | ถังเชื้อเพลิงอลูมิเนียมอัลลอยด์ขนาด 400 ลิตร | ||
| สี | สีเมทัลลิก | ||
| โครงสร้างส่วนบน | ถัง | ความจุถัง | 15000 ลิตร |
| วัสดุถัง | 5เหล็กกล้าคาร์บอนขนาดมิลลิเมตรที่ผ่านการบำบัดด้วยสารฆ่าเชื้อ | ||
| มุมยกถัง | ≥45° | ||
| ปั๊มสุญญากาศ | เครื่องดูดฝุ่น ปั๊ม | จูรอป PN106D | |
| ไหล | 660 ม.³/ชม.,11000 ลิตร/นาที,388 ลูกบาศก์ฟุตต่อนาที | ||
| ความเร็วรอบ | 1300 รอบต่อนาที | ||
| ความเร็วสูงสุดที่ระดับสุญญากาศสูงสุด | 2900 รอบต่อนาที | ||
| เครื่องดูดฝุ่น | 27.5 ปรอท 92% | ||
| สุญญากาศต่อเนื่อง | 18 ปรอท 60% | ||
| แรงดันสูงสุด | 1.5 บาร์, 21.8 psi | ||
| กำลังไฟฟ้าสูงสุดขณะไม่มีโหลด | 18.4 แรงม้า/13.6 กิโลวัตต์ | ||
| น้ำหนัก | 143 กก. | ||
| หัวดูด | ความยาว 7 เมตร ขนาดเส้นผ่านศูนย์กลาง 100 มม. | ||
| เวลาดูด | 250 วินาที | ||
| หัวฉีด | ประกอบด้วยกลุ่มหัวฉีดหลายหัว | ||
| ปั๊มสุญญากาศ | ประสิทธิภาพสูง อัตราดูด 93%, ดูดและปล่อยเร็ว, แรงดูดสูงถึง 6 เมตร | ||
| ประตูท้ายสามารถเปิดได้ด้วยระบบไฮดรอลิกเพื่อระบายของแข็งออกทั้งหมด | |||
| อุปกรณ์มาตรฐานครบครัน: ฝาปิดท่อระบายน้ำ, ชุดเครื่องมือ, คู่มือภาษาอังกฤษ..... | |||
| ไม่จำเป็น | ** วัสดุที่ใช้ทำถังอาจเป็นสแตนเลส** | ||
» Ⅲ.ผลิตภัณฑ์ บทนำโดยละเอียด

การกำหนดค่าแชสซี
• ตัวถัง: แชสซีส์รถบรรทุก HOWO รุ่น HW76 ฐานล้อ 4600+1350 มม. ระบบขับเคลื่อน 6x4 รับน้ำหนักได้มาก
• เครื่องยนต์: ติดตั้งเครื่องยนต์ Weichai WP10.340E22 ปริมาตรกระบอกสูบ 10 ลิตร กำลังสูงสุด 340 แรงม้า เครื่องยนต์รุ่นนี้ขึ้นชื่อเรื่องแรงบิดสูง ประหยัดน้ำมัน และความน่าเชื่อถือสูง ให้กำลังเพียงพอสำหรับการใช้งานสูบน้ำและขนส่ง
• การแพร่เชื้อ: ใช้ระบบเกียร์ธรรมดา 10 สปีด รุ่น HW19710 ของ Sinotruk อัตราทดเกียร์แรกที่สูงช่วยให้ปีนเนินได้ดี มีจังหวะการเปลี่ยนเกียร์ที่ชัดเจน และการเปลี่ยนเกียร์ที่ราบรื่นยอดเยี่ยม

การกำหนดค่าโครงสร้างหลักของตัวเครื่อง:
1. ถังดูดน้ำเสีย:
• ความจุ: ถังเหล็กกล้าคาร์บอนขนาด 15 ลูกบาศก์เมตร ผลิตจากเหล็กกล้าคุณภาพสูง Q235B หนา 5 มิลลิเมตร ภายในถังเคลือบสารป้องกันการกัดกร่อนเพื่อยืดอายุการใช้งาน
• ลักษณะโครงสร้าง:

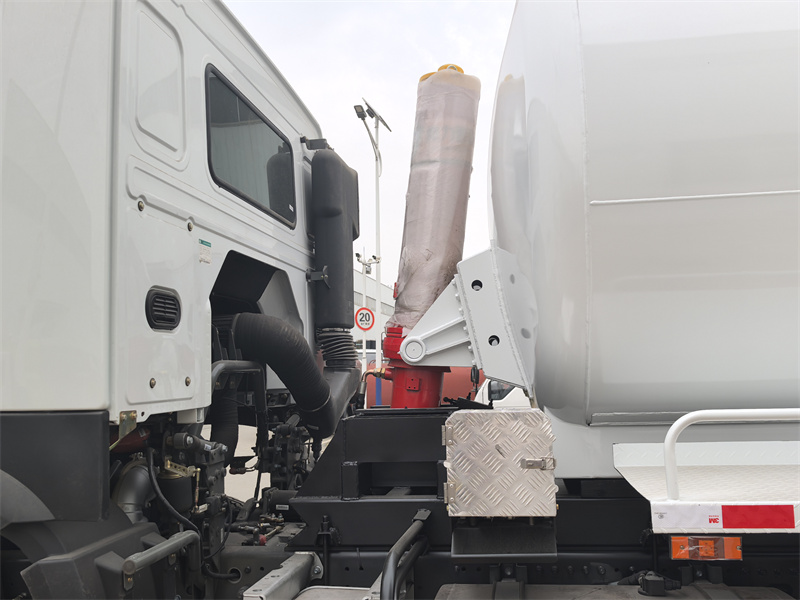

ระบบยกไฮดรอลิก: รถคันนี้ติดตั้งกลไกยกไฮดรอลิก ซึ่งควบคุมด้วยคันโยกไฮดรอลิกแบบแมนนวลที่อยู่ด้านคนขับ สามารถเอียงและยกถังขึ้นได้ในมุม 45 องศา° มุมที่เหมาะสม ช่วยให้การเททิ้งขยะเป็นไปอย่างรวดเร็ว
ปาร์ตี้ท้ายรถ: ฝาปิดท้ายรถมีระบบเปิด/ปิดแบบไฮดรอลิก พร้อมระบบล็อคเพื่อป้องกันการเปิดโดยไม่ตั้งใจขณะใช้งาน นอกจากนี้ยังช่วยให้ปิดสนิทเพื่อลดความเสี่ยงของการรั่วซึม

2. ระบบปั๊มสุญญากาศ:

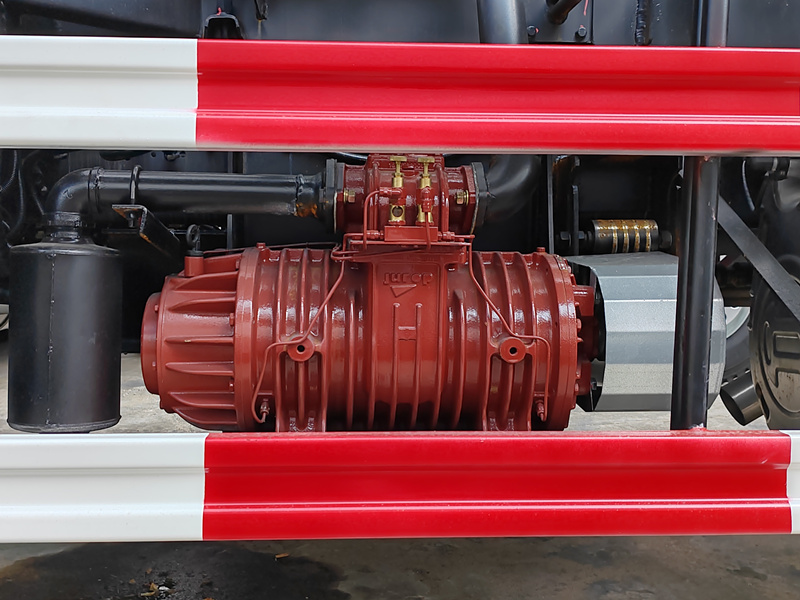

• ปั๊มสุญญากาศ: ติดตั้งมาพร้อมกับปั๊มสุญญากาศแบบโรตารี่ใบพัด Jurop PN106D ที่มีชื่อเสียง
• อัตราการสูบน้ำ: อัตราการไหล 11,000 ลิตร/นาที ปั๊มนี้มีอัตราการสูบน้ำสูง แรงดูดสูง (27.5 ปรอท, 92%) ระยะการดูดไกล และแรงดูดทรงพลัง ช่วยให้สามารถดูดตะกอนและสิ่งปฏิกูลที่มีความหนืดสูงได้อย่างรวดเร็ว
3. การใช้งานและการควบคุม:

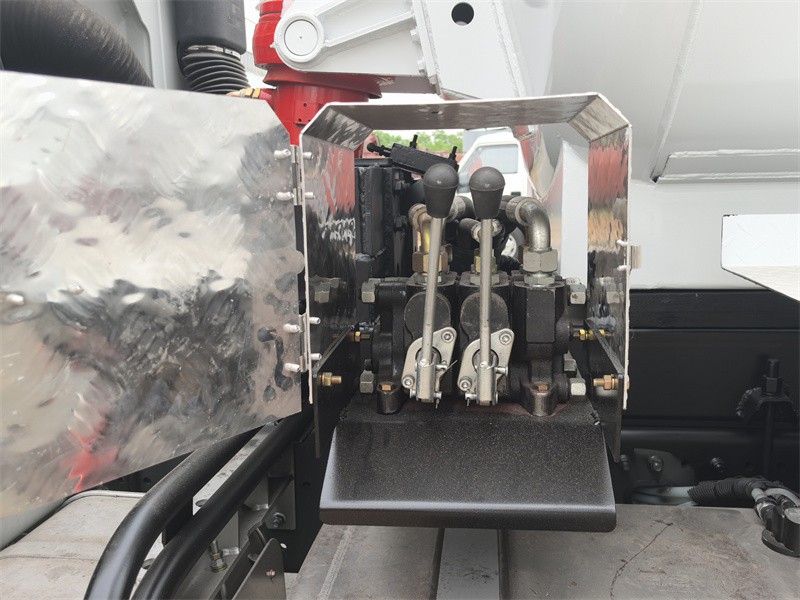

• การดำเนินการ: คันบังคับไฮดรอลิกแบบแมนนวลติดตั้งอยู่ด้านข้างห้องโดยสารเพื่อการควบคุมแบบรวมศูนย์ ผู้ปฏิบัติงานสามารถยก/ลดถังและเปิด/ปิดฝาปิดท้ายได้ง่ายจากพื้นดิน ช่วยให้มั่นใจได้ถึงความปลอดภัย ความสะดวก และประหยัดเวลาในการทำงาน

4. อุปกรณ์มาตรฐาน:
• สายยางสำหรับท่อระบายน้ำเสีย: ใช้สำหรับตรวจสอบระดับของเหลวในถังเพื่อป้องกันการเติมมากเกินไปและป้องกันไม่ให้ปั๊มสุญญากาศถูกดูดเข้าไป

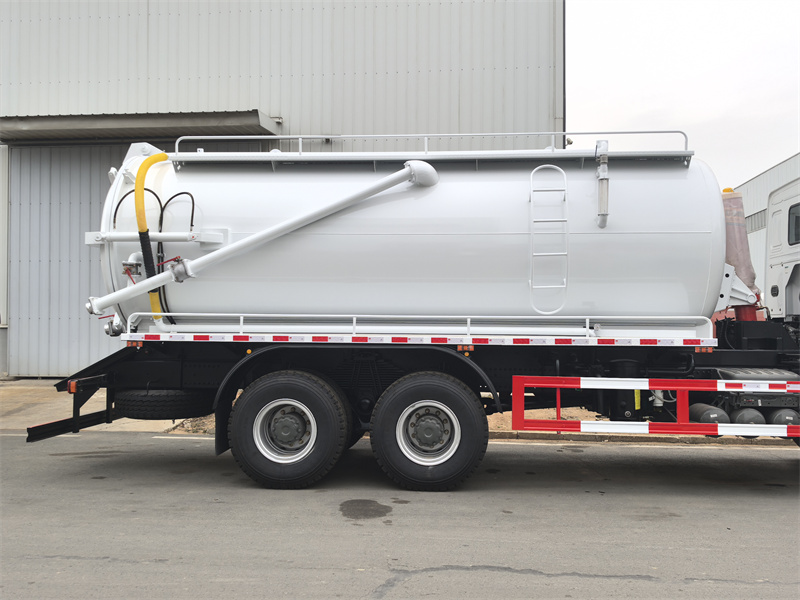

• บันไดปีน: ช่วยให้ผู้ปฏิบัติงานสามารถเข้าถึงหลังคาถังเพื่อตรวจสอบหรือสังเกตการณ์ได้ หลังคาถังมีพื้นผิวกันลื่นและติดตั้งราวกันตกด้านข้าง
• วาล์วระบายน้ำท้ายรถ: ทำหน้าที่เป็นช่องระบายเสริม ช่วยให้สามารถระบายของเหลวที่มีความหนืดต่ำได้โดยไม่ต้องยกถังขึ้น
• วาล์วป้องกันน้ำล้น: มีการติดตั้งวาล์วไว้ที่ด้านบนของถังเพื่อป้องกันการไหลย้อนกลับของของเสียเมื่อถังเต็ม

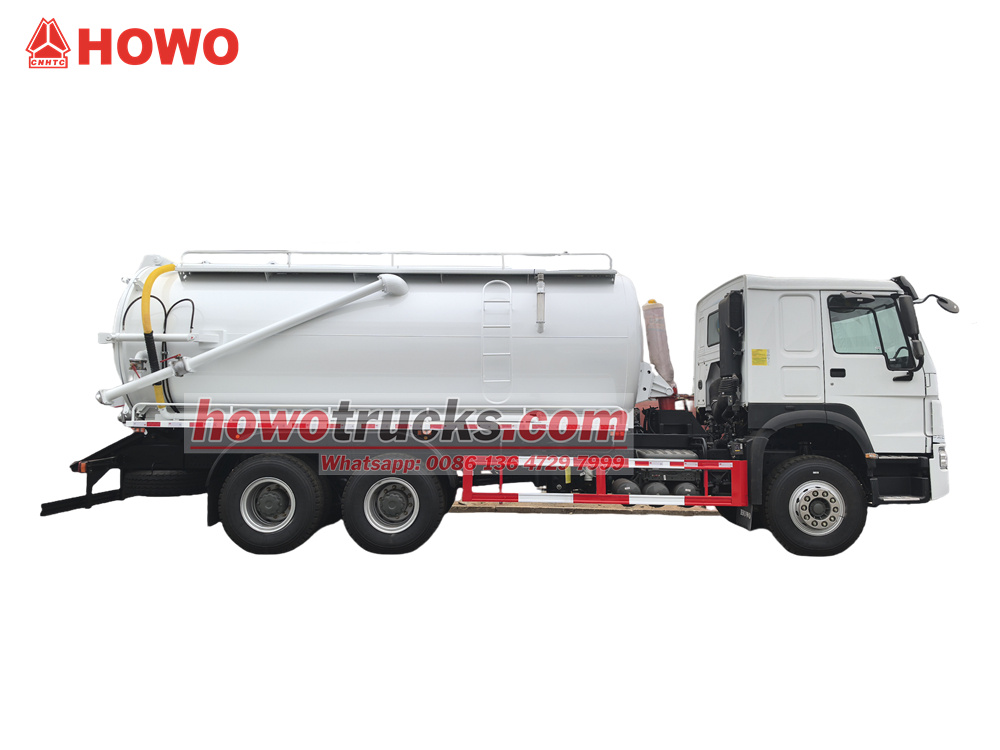

ภาพวาดรถดูดสิ่งปฏิกูล:

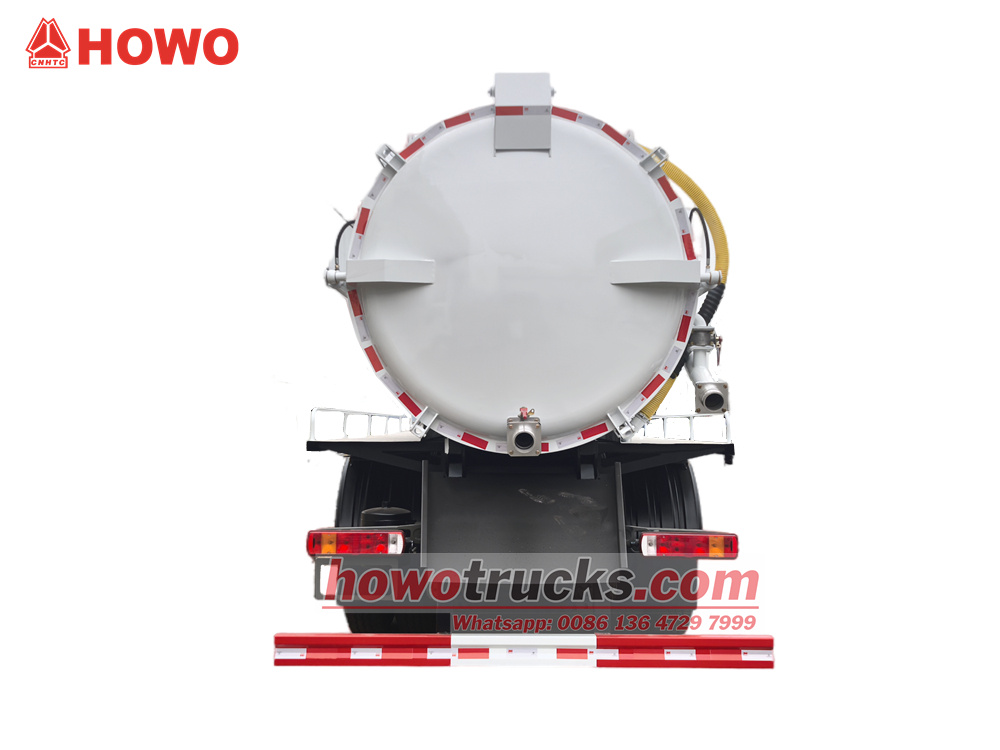

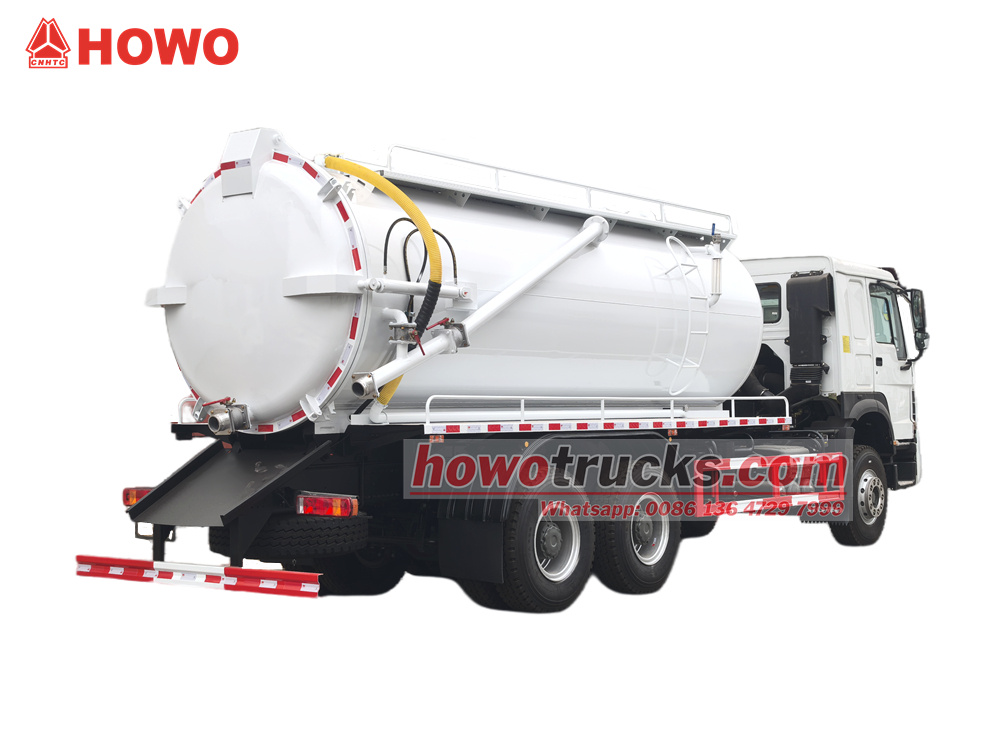

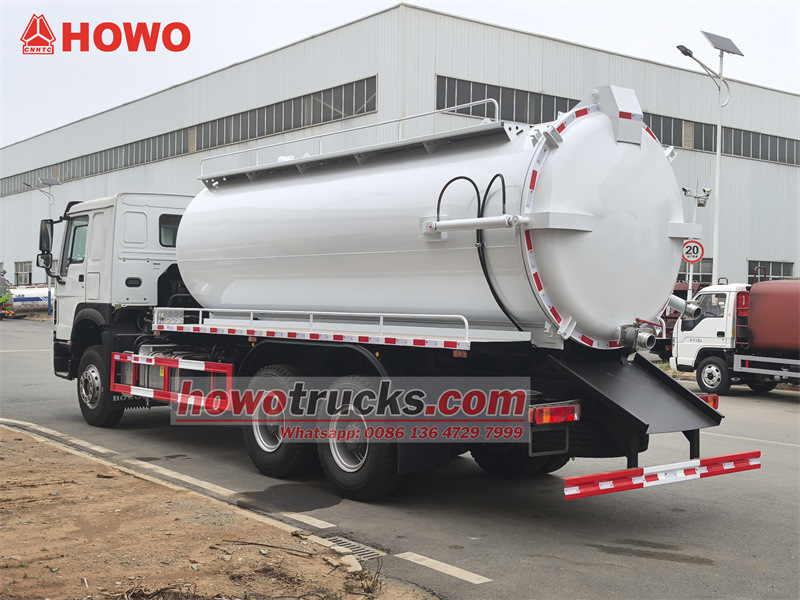

เปิดประตูหลัง:
Uการทิ้งน้ำเสีย:


»Ⅳ. หลักการทำงาน
หลักการทำงานหลักของรถดูดสิ่งปฏิกูลนั้นอาศัยแรงดูดอันทรงพลังของปั๊มสุญญากาศ เครื่องยนต์จะขับเคลื่อนปั๊มสุญญากาศให้ดูดอากาศออกจากถังที่ปิดสนิทอย่างต่อเนื่อง ทำให้เกิดสุญญากาศสูงมาก (สภาวะความดันลบ) ภายใน ภายใต้แรงดันบรรยากาศ สิ่งปฏิกูลและเศษขยะภายนอกจะถูกดันเข้าไปในถังผ่านท่อดูด ทำให้เกิดกระบวนการดูด ในระหว่างการทำงาน สามารถตรวจสอบระดับของเหลวได้ผ่านกระจกมองระดับ สำหรับการระบาย สามารถเปิดฝาท้ายของถังเพื่อระบายโดยตรง หรือสามารถระบายของเหลวออกภายใต้แรงดันบวกผ่านวาล์วระบาย กระบวนการทั้งหมดถูกควบคุมโดยระบบไฮดรอลิกของรถ ซึ่งควบคุมการยกถังและการเปิด/ปิดวาล์ว
