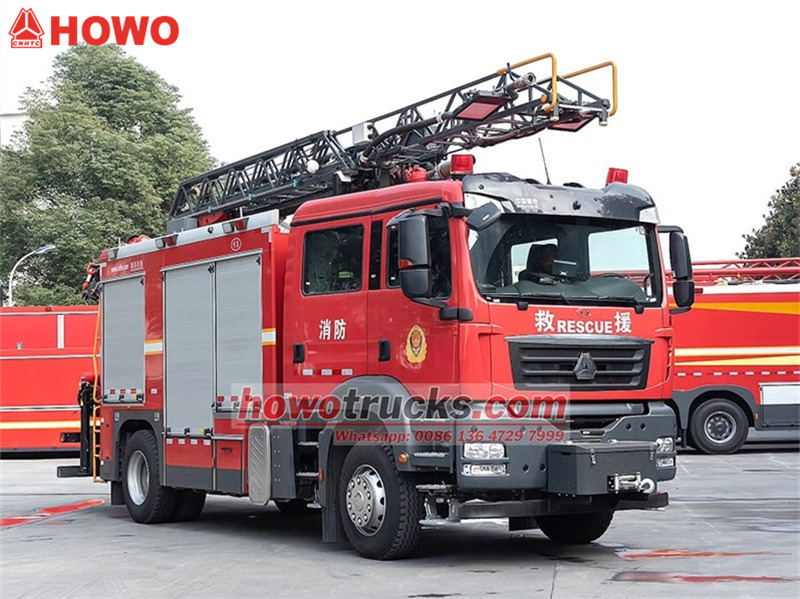

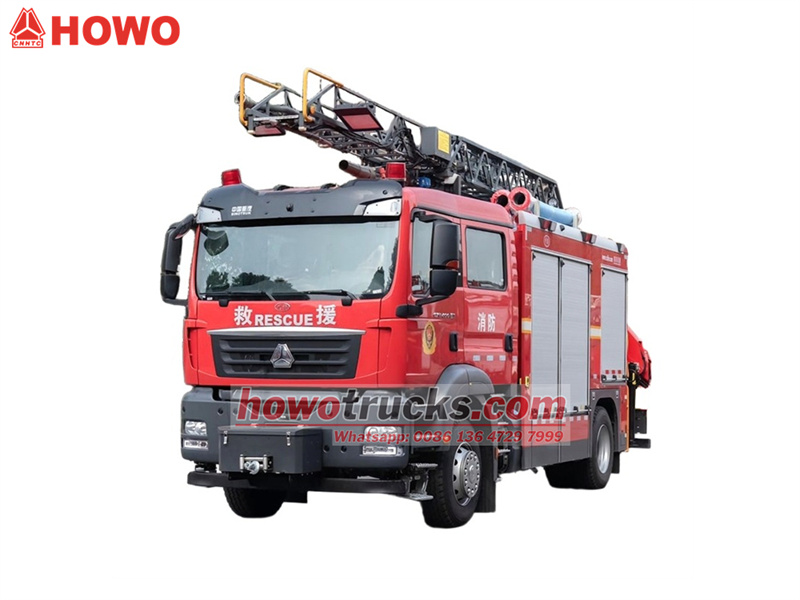

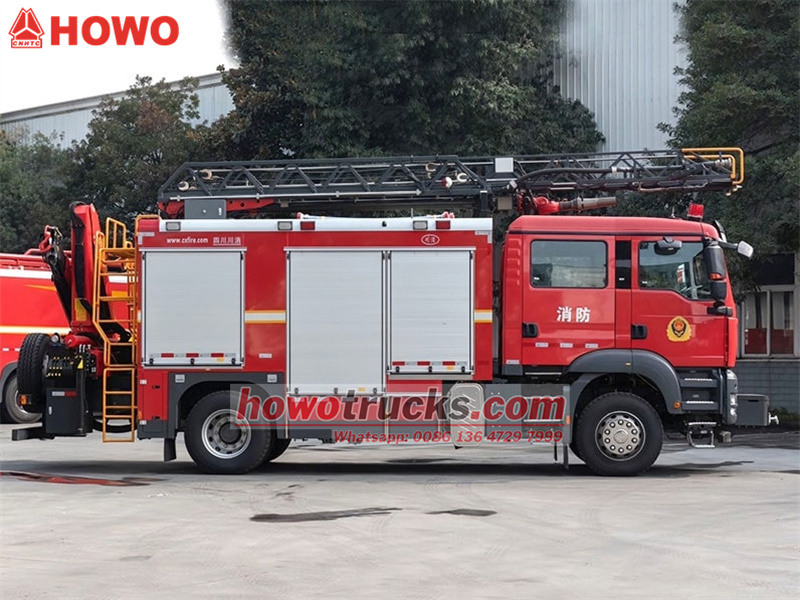

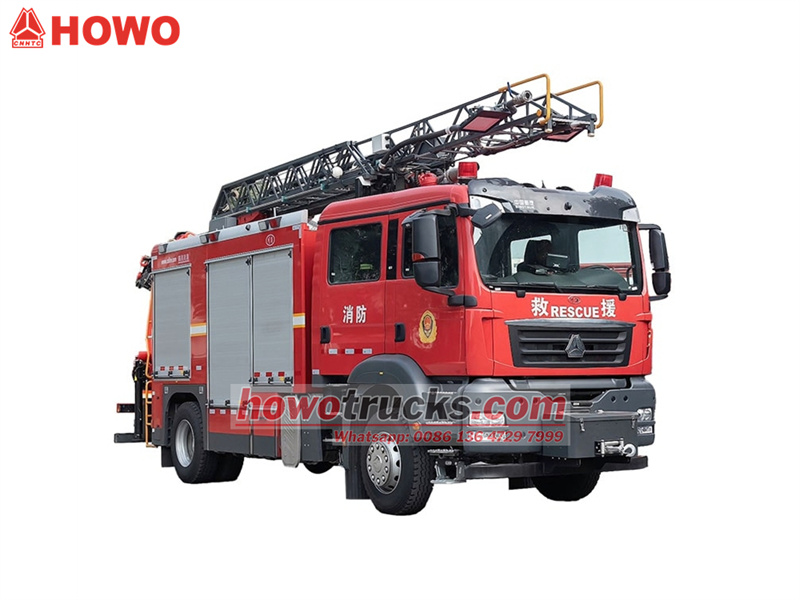

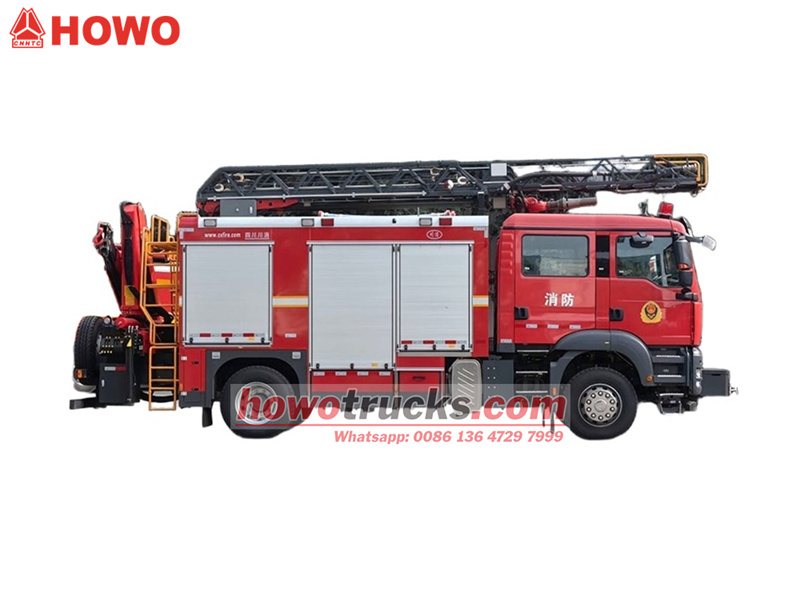

รถดับเพลิงบันไดสูง 18 เมตร Howo

รถดับเพลิง Howo 4x2

แบบอย่าง

ซีอีอีซี52203Qเอ็กซ์เอฟเอส

มิติ

7300 มม.*2430 มม.*3360 mm

น้ำหนักบรรทุกเต็มที่

11580 กก.

จำนวนลูกเรือ

2+3 (รวมคนขับ)

ความเร็วสูงสุด

95 กม./ชม.

ความจุ

3ถังบรรจุน้ำ 000 ลิตร และถังบรรจุโฟม 500 ลิตร ผลิตจากวัสดุคอมโพสิต PP

อัตราการไหล

60 ลิตร/วินาที ที่ 10 บาร์

เครื่องตรวจสอบเพลิงไหม้

อัตราการไหล 50 ลิตร/วินาที พร้อมระยะยิง 65 เมตร

จิตรกรรม

สีแดงของ PPG สหรัฐอเมริกา

ฮาวโอ 4x2ตัวถัง

ผู้ผลิต

โฮโว

ประเภทไดรฟ์

4*2

ฐานล้อ

4600 มม.

รุ่นเครื่องยนต์

MC11.40-50

ประเภทเครื่องยนต์

เครื่องยนต์ดีเซล 6 สูบเรียง เทอร์โบชาร์จ อินเตอร์คูลเลอร์

กำลังไฟฟ้าที่กำหนด

400 hp

รูปแบบเกียร์

เกียร์ธรรมดา 12 เกียร์เดินหน้า + 2 เกียร์ถอยหลัง

พีทีโอ

แซนด์วิชพลังงานเต็ม

ความจุถังเชื้อเพลิง

400 ลิตร

โครงสร้างส่วนบน

ซับเฟรมมาตรฐาน

วัสดุ

ท่อเหลี่ยมความแข็งแรงสูง ผลิตจากเหล็กชนิดพิเศษ

ผลงาน

ถังบรรจุของเหลวและโครงยึดเชื่อมต่อกันด้วยข้อต่อแบบยืดหยุ่น

ช่อง

วัสดุ

โปรไฟล์อลูมิเนียมอัลลอยด์ความแข็งแรงสูง (ไม่เป็นสนิม)

โครงสร้าง

โครงสร้างเชื่อมจากอลูมิเนียมอัลลอยด์ ราวหลังคาพร้อมไฟ LED และบันไดอลูมิเนียมอัลลอยด์ที่ด้านหลัง

ประตูม้วน

วัสดุ

โปรไฟล์อลูมิเนียมอัลลอยด์เคลือบผิวอะโนไดซ์

โครงสร้าง

มีร่องกันฝนด้านบน คันโยกแบบก้านโยก ด้ามล็อค สายดึง เบาะนั่งแบบยึดสองจุด ไฟ LED และเซ็นเซอร์

แป้นเหยียบ

วัสดุ

โลหะผสมอลูมิเนียมคุณภาพสูง

โครงสร้าง

กว้าง 50 ซม. รับน้ำหนักได้มากกว่า 300 กก. ออกแบบกันลื่น พร้อมระบบล็อคสองชั้น ติดตั้งได้ทั้งสองด้านของช่องเก็บของ

โครงสร้างส่วนบน เครื่องใช้ไฟฟ้า

ไฟเตือนและเสียงไซเรน

ไฟสัญญาณเตือนภัยและไซเรนแบบแถวยาวติดตั้งอยู่เหนือห้องโดยสาร ตัวควบคุมติดตั้งอยู่ในห้องคนขับ

ไฟแฟลช

ติดตั้งอยู่ทั้งสองด้านของช่องเก็บของ

ไฟส่องสว่างภายนอก

ไฟ LED ติดตั้งอยู่ทั้งสองด้านของช่องเก็บของ

ไฟส่องสว่างบนหลังคา

ไฟ LED ติดตั้งอยู่ด้านในของหลังคา

ไฟเลี้ยวข้าง

ไฟเตือนสีเหลืองแบบอินไลน์ติดตั้งอยู่ด้านข้างของห้องโดยสารและแป้นเหยียบ

ปั๊มดับเพลิง

ยี่ห้อ

แบรนด์ชั้นนำของจีน

แบบอย่าง

ซีบี10/60จี

อัตราการไหลที่กำหนด

60 ลิตร/วินาที ที่ 10 บาร์

ปั๊มสุญญากาศ

ปั๊มสุญญากาศแบบวงแหวนน้ำ

วิธีการเตรียม

อัตโนมัติ

ความสูงของแรงดูด

9m

เวลาเตรียมการ

≤35 วินาที

ที่ตั้ง

ติดตั้งด้านหลัง

เครื่องตรวจสอบเพลิงไหม้

ยี่ห้อ

แบรนด์ชั้นนำของจีน

แบบอย่าง

พีแอล45

อัตราการไหล

45 ลิตร/วินาที ที่ 10 บาร์

สนามยิงปืน

น้ำ ≥ 55 ม., โฟม ≥ 45 ม.

ที่ตั้ง

บนสุดของถัง

วิธีการควบคุม

คู่มือ

มุมการหมุนแนวนอน

0°~360°

มุมการหมุนพิทช์

-15°~60°

ถังบรรจุของเหลว

ความจุ

น้ำ 8000 ลิตร, โฟม 1500 ลิตร

วัสดุ

วัสดุคอมโพสิต PP และไม่เป็นสนิม

โครงสร้าง

ช่องเปิดสำหรับตรวจสอบถัง 2 ช่อง; อุปกรณ์ระบายน้ำล้น/อุปกรณ์ระบายแรงดัน 1 ชุด; ตัวบ่งชี้ระดับของเหลว 2 ตัว; ช่องระบายน้ำจากถังโฟมพร้อมวาล์ว 1 ชุด; ช่องระบายน้ำจากถังน้ำพร้อมวาล์ว 1 ชุด

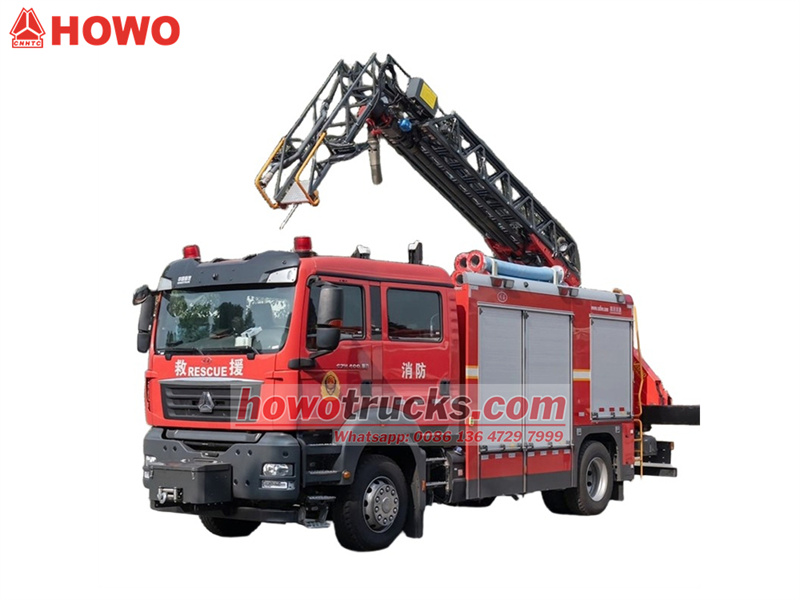

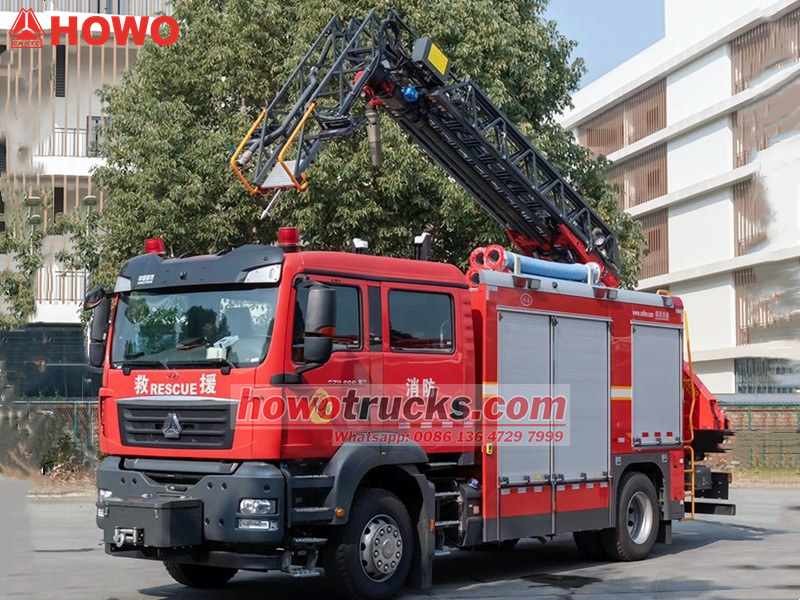

Aบันไดเลื่อน

โครงสร้างบันได

บันไดแบบยืดหดได้ตรง （18ม.)

มุมยกบันได

-12° ถึง 75°

ช่วงการหมุนของแท่นหมุน

หมุนได้ 360 องศาอย่างไม่มีที่สิ้นสุด

ยืดเวลาการใช้งานขาค้ำยัน

≤40s

บันไดสามารถยกขึ้นและหมุนได้ 90 องศา

≤90s

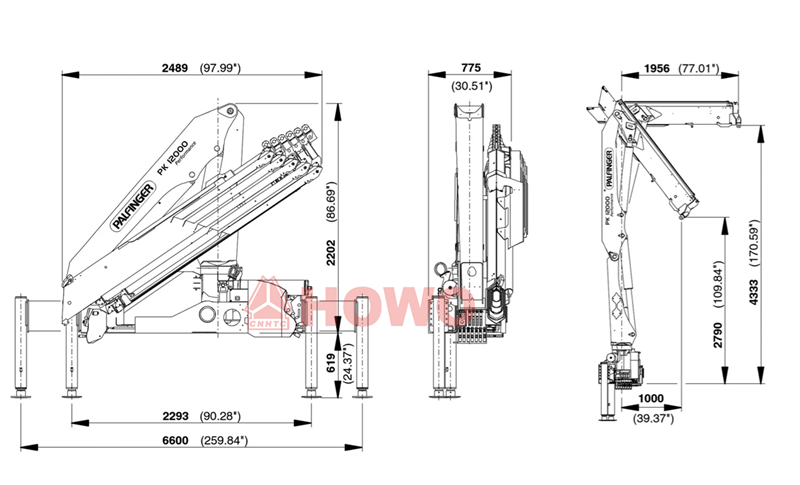

คุนเคิล เครน

เครน ยี่ห้อ

กลุ่มบริษัท CS Trucks

น้ำหนักเครน

1796 กก.

น้ำหนักยกสูงสุด

6790 กก.

ความสูงในการทำงานสูงสุด

6.1ม

อัตราการไหลสูงสุดของน้ำมันในระบบไฮดรอลิก

25 ลิตร/นาที

มุมการหมุน

520° การหมุนทั้งหมด

ตำแหน่งการติดตั้ง

ท้ายรถบรรทุก

วินช์ไฟฟ้า

ประเภทการควบคุม

Eกล่องควบคุมไฟฟ้า

Dความช่วยเหลือ

35 เมตร

ระบบควบคุมการดับเพลิง

โครงสร้าง

ระบบดับเพลิงแต่ละระบบถูกควบคุมด้วย PLC และสามารถเลือกใช้โมดูลควบคุมมาตรฐานต่างๆ ได้ ระดับการป้องกัน IP56

ที่ตั้ง

ห้องปั๊มด้านหลัง
