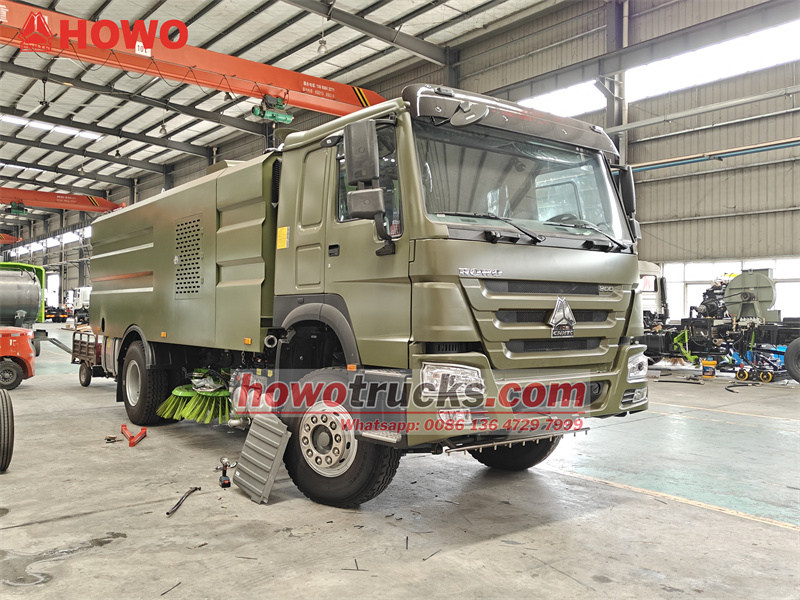

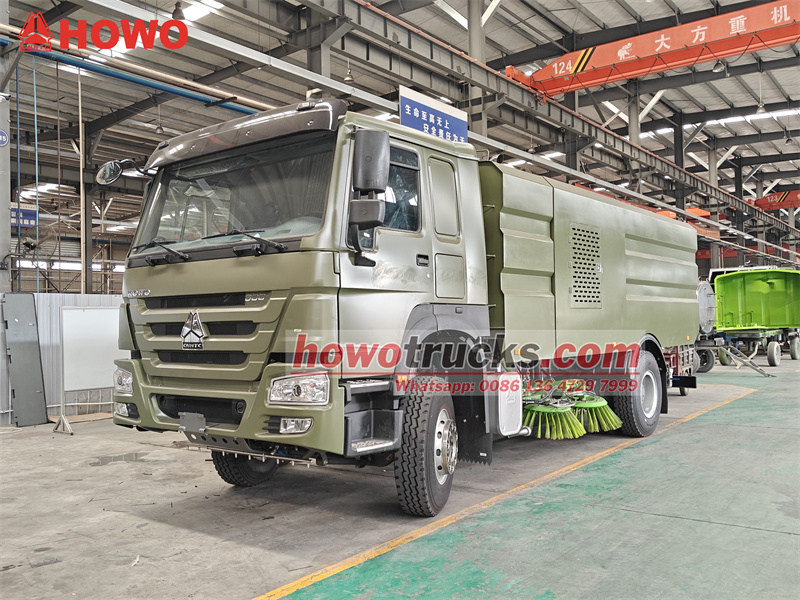

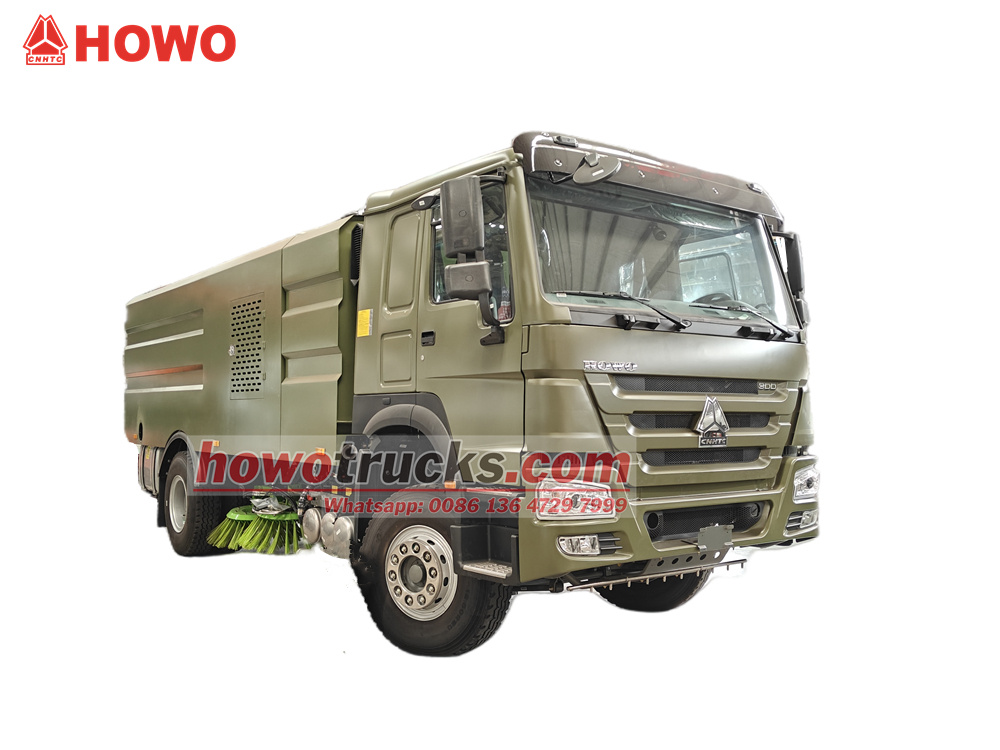

รถกวาดถนน HOWO ขนาด 12 ลูกบาศก์เมตร ดัดแปลงมาจากแชสซีส์ HOWO HW76 มีระยะฐานล้อ 4600 มม. ติดตั้งเครื่องยนต์ Weichai WP10.300E22 เกียร์ Sinotruk HW19710 ถังน้ำเหล็กกล้าคาร์บอนขนาด 4000 ลิตร ถังขยะเหล็กกล้าคาร์บอนด้านในและด้านนอกสแตนเลสขนาด 8000 ลิตร และเครื่องยนต์เสริม Dongfeng Cummins B140 33 ตัวรถติดตั้งแปรงกวาด 4 อันและถ้วยดูด เครื่องเป่าลม Weiye ปั๊มลูกสูบแรงดันสูง PINFL PF36 จากเยอรมนี (1150 รอบ/นาที) และปั๊มน้ำแรงดันต่ำ Hangzhou Weilong 60/90 (60 ลูกบาศก์เมตร)³(ชั่วโมง) มีหัวฉีดน้ำล้างหลายหัวอยู่ด้านหน้าห้องคนขับ และหัวฉีดพ่นน้ำอยู่ด้านหน้าแปรงกวาด ความกว้างของการล้างด้วยน้ำแรงดันสูงคือ 2.5 เมตร ความกว้างของการกวาดของแปรงกวาดคือ 3.5 เมตร และความสามารถในการกวาดสูงสุดคือ 60,000 ลูกบาศก์เมตร³ความเร็วในการกวาดอยู่ที่ 3-20 กิโลเมตรต่อชั่วโมง ยานพาหนะถูกควบคุมด้วยกล่องควบคุมอิเล็กทรอนิกส์ในห้องคนขับและกล่องควบคุมการทำงานที่หัวดูด
ความสามารถในการทำงาน :
12cbmประเภทห้องโดยสาร :
Howo HW76 cabinระบบขับเคลื่อน :
4x2,LHDระยะฐานล้อ (มม.) :
4600เครื่องยนต์เฉพาะ :
300 HP / WEICHAI WP10.300E22เกียร์บ็อกซ์ :
HW19710 transmission, 10 forward and 2 reverseเพลาหน้า (กก.) :
6500เพลาหลัง (กก.) :

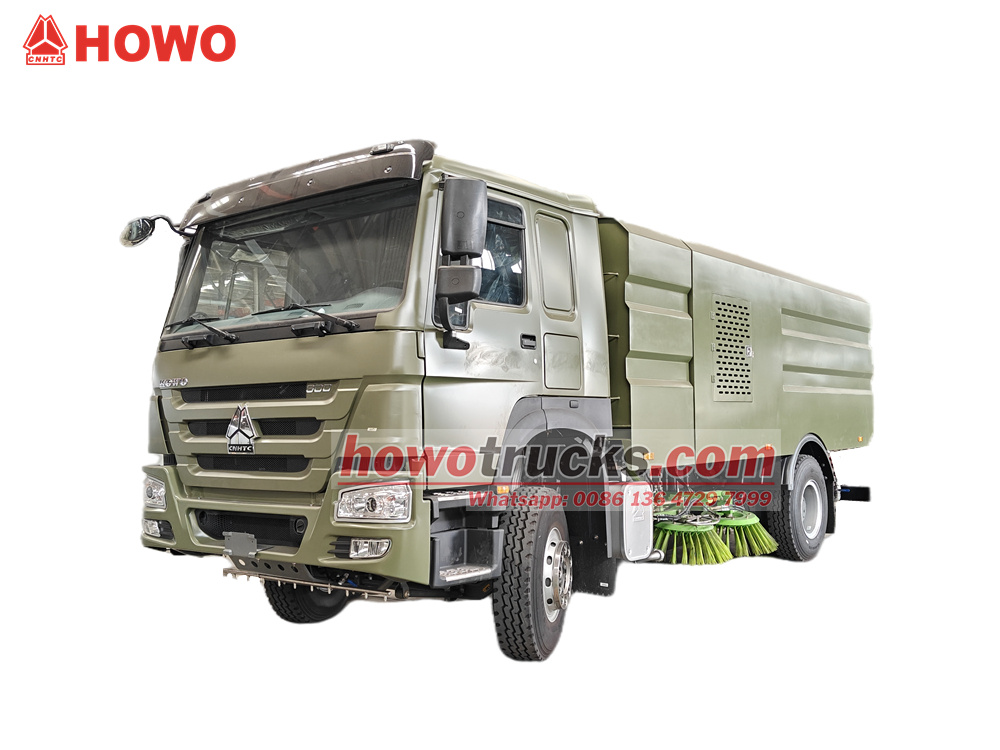

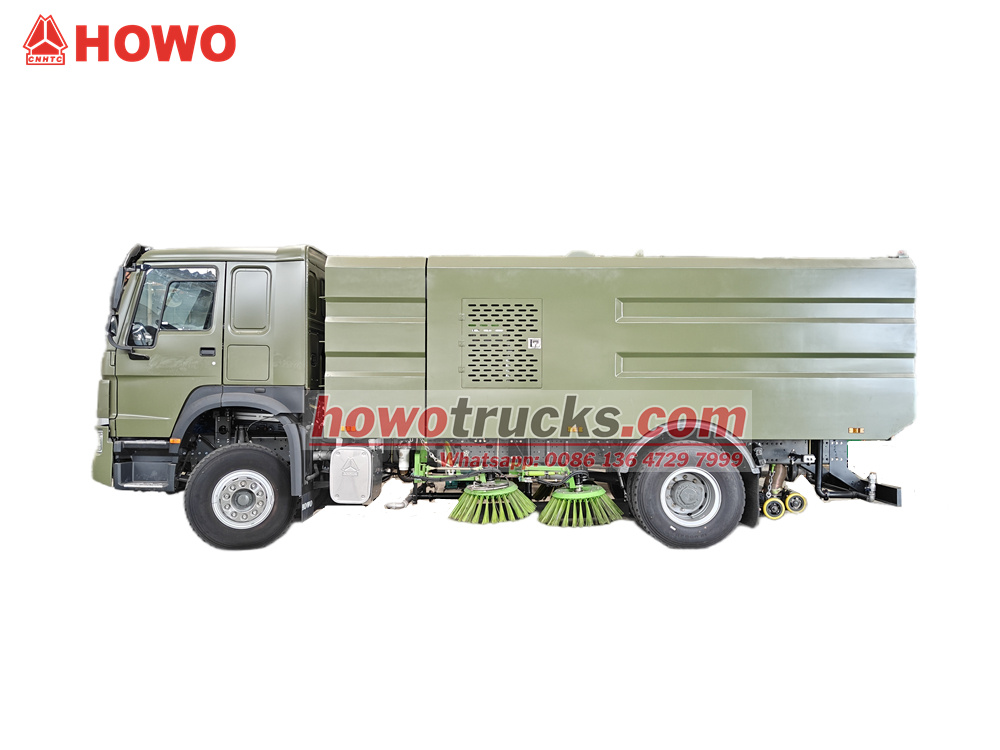

11500เดอะรถกวาดถนนแบบติดตั้งบนรถบรรทุก Howo ขนาด 12 ลูกบาศก์เมตรเป็นยานพาหนะสุขาภิบาลประสิทธิภาพสูงที่ออกแบบมาเพื่อทำความสะอาดและบำรุงรักษาถนนในเมือง จัตุรัส นิคมอุตสาหกรรม และสถานที่อื่นๆ มีถังเก็บน้ำเหล็กกล้าคาร์บอนขนาด 4,000 ลิตร และถังขยะบุสแตนเลสขนาด 8,000 ลิตร ระบบกวาดประกอบด้วยแปรงจาน 4 ชุดและถ้วยดูดขนาดใหญ่ ทำให้สามารถกวาดได้กว้างถึง 3.5 เมตร ฉีดน้ำแรงดันสูงได้กว้างถึง 2.5 เมตร และมีกำลังการกวาดสูงสุด 60,000 ลูกบาศก์เมตร³/ชม. ยานพาหนะคันนี้ใช้ปั๊มแรงดันสูงจากเยอรมนี ปั๊มน้ำแรงดันต่ำจากหางโจว และเครื่องเป่าลมจากเหวยเย่ ผสานกับการฉีดพ่นหลายขั้นตอนเพื่อลดฝุ่น ส่งผลให้เกิดฝุ่นน้อยในระหว่างการทำงาน
ระบบควบคุมอิเล็กทรอนิกส์อัจฉริยะผสานรวมกล่องควบคุมการทำงานคู่ไว้ในห้องโดยสารและใกล้กับตัวดูด ทำให้สามารถควบคุมฟังก์ชันต่างๆ ได้ด้วยการสัมผัสเพียงครั้งเดียว เช่น การยกและลดแปรง การเทถัง และการสตาร์ทและหยุดเครื่องเป่าลม ช่วยให้การใช้งานสะดวกและมีประสิทธิภาพ ยานพาหนะคันนี้ใช้การออกแบบแบบบูรณาการโมดูลาร์ที่ผสานรวมระบบพลังงาน ระบบการกวาด ระบบน้ำ และระบบควบคุมอัจฉริยะ เพื่อให้การทำงานมีประสิทธิภาพ ประหยัดพลังงาน และเป็นมิตรต่อสิ่งแวดล้อม

โรงงานของเราเป็นผู้ผลิตมืออาชีพในด้านรถบรรทุก
รับประกันว่าสินค้าทุกชิ้นเป็นของใหม่และมีคุณภาพสูง
»Ⅰ.คำจำกัดความและข้อมูลเบื้องต้นของผลิตภัณฑ์:
ผู้ผลิต:บริษัท ซีเอส ทรัคส์ กรุ๊ป จำกัด
คุณสมบัติของผลิตภัณฑ์
1. ประสิทธิภาพสูงและประหยัดพลังงาน: การออกแบบเครื่องยนต์คู่มีระบบส่งกำลังอิสระ โดยมีการแบ่งงานอย่างชัดเจนระหว่างเครื่องยนต์หลักและเครื่องยนต์เสริม ซึ่งช่วยลดการใช้พลังงานลงกว่า 20%
2. การปฏิบัติตามกฎระเบียบด้านสิ่งแวดล้อม: ระบบทำความสะอาดแบบปิดสนิทพร้อมการฉีดพ่นหลายขั้นตอน ช่วยลดความเข้มข้นของฝุ่นละอองระหว่างการใช้งาน ≤1 มก./ตร.ม.³.
3. เชื่อถือได้และทนทาน: ส่วนประกอบหลัก (เช่น ปั๊มน้ำแรงดันสูงและต่ำ พัดลม เครื่องยนต์เสริม และระบบไฮดรอลิก) มาจากแบรนด์ที่มีชื่อเสียง ทำให้มั่นใจได้ถึงประสิทธิภาพการทำงานที่เสถียร
4. ชาญฉลาดและสะดวกสบาย: ระบบควบคุมอิเล็กทรอนิกส์มีดีไซน์ที่ผสานรวมอย่างลงตัว พร้อมตรรกะการทำงานที่ชัดเจน ช่วยลดต้น
» Ⅱ.พารามิเตอร์ผลิตภัณฑ์สำหรับเครื่องกวาดถนน HOWO ขนาด 12CBMรถบรรทุก:
| รถกวาดถนน HOWO ขนาด 12 ลูกบาศก์เมตร | ||
| ข้อมูลจำเพาะหลักของรถกวาดถนน | ||
| ยี่ห้อรถยนต์ | รถบรรทุก CS | |
| ยี่ห้อตัวถัง | อิซูซูกิ | |

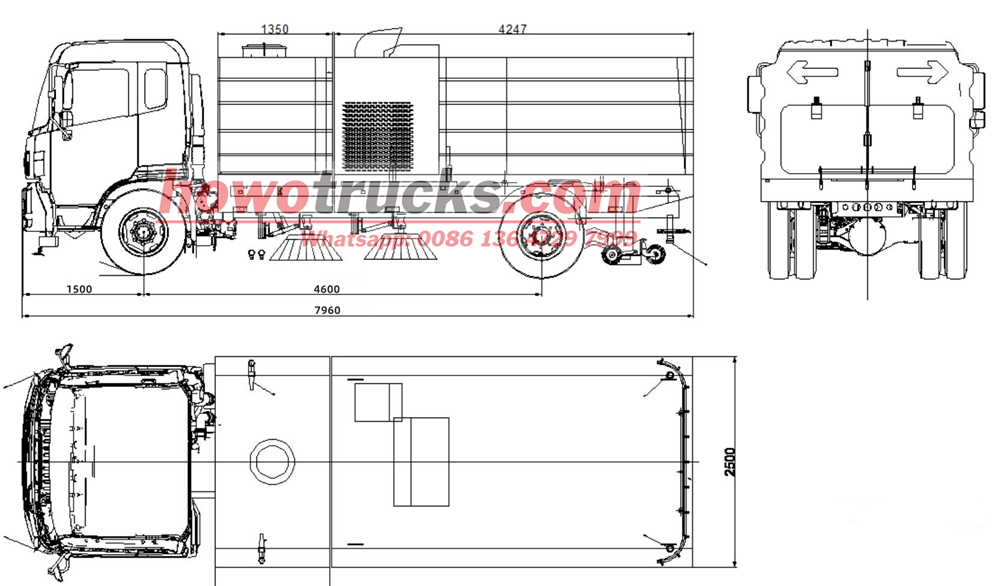

| ขนาดโดยรวม (ยาว x กว้าง x สูง) | 7960x2500x3100 มม. | |
| ประเภทไดรฟ์ | ขับเคลื่อน 4x2 พวงมาลัยซ้าย 6 ล้อ | |
| ฐานล้อ | 4600mm | |

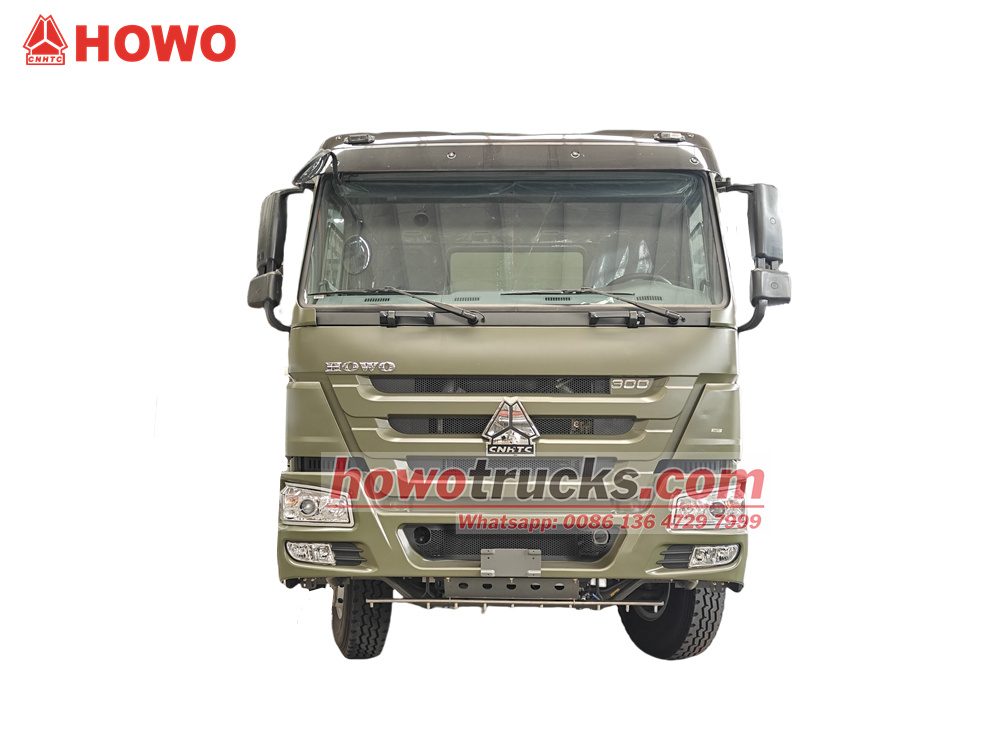

| ห้องโดยสาร | HOWO HW76 ห้องโดยสารพร้อมเครื่องปรับอากาศ, 2 ที่นั่ง และคนนอนหลับ, | |
| น้ำหนัก | น้ำหนักรถรวม | 18000kg |
| น้ำหนักรถเปล่า | 11850 กก. | |
|
เครื่องยนต์ | แบบอย่าง | เว่ยไฉ่ WP10.300E22 |
| แรงม้า | 300 เอชพี/220 กิโลวัตต์ | |
| ประเภทเครื่องยนต์ | ดีเซล | |
| มาตรฐานการปล่อยมลพิษ | ยูโร 2 | |
| การแพร่เชื้อ | คู่มือ | เกียร์ HW19710 เกียร์เดินหน้า 10 ระดับ + เกียร์ถอยหลัง 2 ระดับ |
| Tire | 12.00R20 | 6+1 สำรองire |
| พารามิเตอร์โครงสร้างส่วนบน | ||
| ปริมาตรของถังเก็บน้ำ | 4000 ลิตร | |
| ปริมาตรของถังขยะ | 8000 ลิตร | |
| วัสดุ | ถังเก็บน้ำ: เหล็กกล้าคาร์บอน | |
| ถังขยะ: ด้านในเป็นสแตนเลส ด้านนอกเป็นเหล็กกล้าคาร์บอน | ||
| วาล์วไฮดรอลิก | แบรนด์ดังของไต้หวัน | |
| มอเตอร์ไฮดรอลิก | แบรนด์ดังในประเทศ | |
| สวิตช์ | สวิตช์ควบคุม Schneider | |
|
เครื่องยนต์เสริม | ยี่ห้อ | ตงเฟิง คัมมินส์ บี140 33 |
| พิมพ์ | เครื่องยนต์ 4 สูบเรียง พร้อมระบบอัดอากาศและอินเตอร์คูลเลอร์,ดีเซล | |
| แรงม้า | 140HP | |
| กำลังไฟฟ้าที่กำหนด/กำลังไฟฟ้าสุทธิสูงสุด | 103/101 กิโลวัตต์ | |
| ขีดจำกัดความสูงที่อนุญาต | 3000 เมตร | |
| ความเร็วที่กำหนด | 2500 รอบต่อนาที | |
| ความเร็วรอบเดินเบา | 750 รอบ/นาที | |
| แรงบิดสูงสุด | 502 นิวตันเมตร | |
| การเคลื่อนย้าย | 3.9 ลิตร | |
| อัตราการสิ้นเปลืองเชื้อเพลิงที่กำลังแรงม้าที่กำหนด | 88 มม.³/โจมตี | |
| มาตรฐานการปล่อยมลพิษ | ยูโร 3 | |
|
เทคนิคการล้างด้วยแรงดันสูง | ความกว้างในการซัก (มม.) | 2500 มม. |
| ความเร็วในการซัก | 3-20 กม./ชม. | |
| แรงดันน้ำในการล้าง | 10 เมกะปาสคาล | |
| อัตราการไหลของปั๊มน้ำ | 154 ลิตร/นาที | |
|
ทางเทคนิคที่ครอบคลุม | ความกว้างการกวาดสูงสุด (มม.) | 3.5 ม. |
| ความสามารถในการกวาดสูงสุด | 60,000 เมตร3/h | |
| ความเร็วในการกวาด | 3-20 กม./ชม. | |
| ประสิทธิภาพในการทำความสะอาด | ≥98% | |
| ปริมาณการสูดดมอนุภาคสูงสุด | 110 มม. | |
| ขนาดส่วนขยายแปรงจานดิสก์ | ≥400 มม. | |

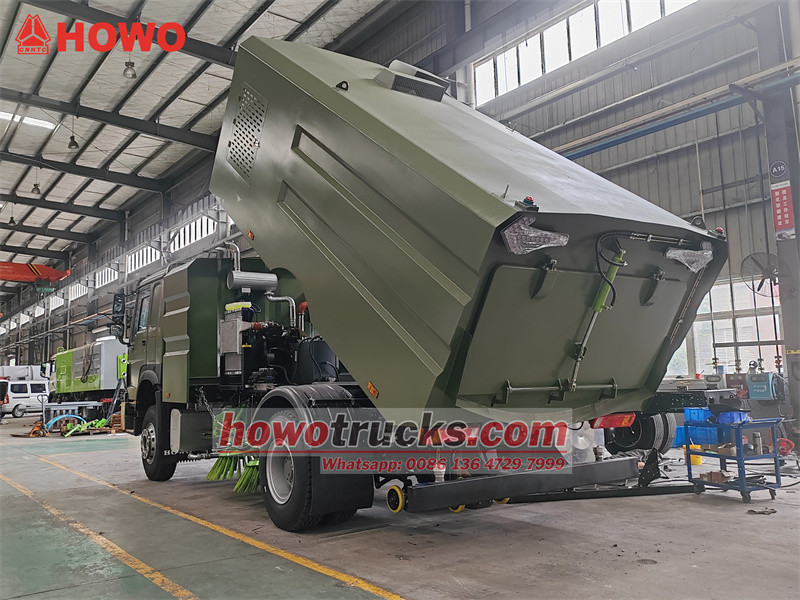

| มุมระบายสูงสุดของประตูถังขยะ | ≥50° | |
|
ระบบกวาด |
พิมพ์ | ทั้งหมด 4 ชิ้น มีแปรงและแผ่นดูด 1 แผ่นติดตั้งอยู่ในตัวกลาง ขับเคลื่อนด้วยมอเตอร์ไฮดรอลิก สามารถปรับความเร็วได้ ควบคุมได้อย่างอิสระ และมีฟังก์ชันหลีกเลี่ยงอัตโนมัติ |
| เส้นผ่านศูนย์กลางแปรงกวาด | Φ850 มม. | |
| ความเร็วการกวาดของแผ่นดิสก์ | ความเร็วสูง 110 รอบ/นาที, ความเร็วปานกลาง 80 รอบ/นาที, ความเร็วต่ำ 50 รอบ/นาที | |
| การปรับมุมเอียงของแผ่นดิสก์แบบกวาด | ความกล้าแสดงออก 4° ~ 6° ความเปิดเผย 4° ~ 7° | |
|
จานดูด | พิมพ์ | รูดูดคู่, ระบบควบคุมไฮดรอลิก, ระบบกันสะเทือนแบบสปริง |
| เส้นผ่านศูนย์กลางรูดูด | 180 มม. | |
| ความกว้างของแผ่นดูด | 2400 มม. | |
|
ระบบไฮดรอลิก | พิมพ์ | แบบเปิด ควบคุมด้วยไฟฟ้า |
| ส่วนประกอบหลัก | ปั๊มเฟือง, มอเตอร์ไฮดรอลิก, กระบอกไฮดรอลิก, วาล์วโซลินอยด์ | |
| ความดัน | 16 เมกะปาสคาล | |
| ปริมาณน้ำมันไฮดรอลิก | 60 ลิตร | |
| อุณหภูมิน้ำมัน | 60°C | |
| ระบบฉีดพ่นน้ำ | ส่วนประกอบ | ปั๊ม, หัวฉีด(ฉีดน้ำล้างด้านหน้าและฉีดน้ำแบบละอองด้านหลัง)เครื่องกรองน้ำ ฯลฯ |
|
ระบบน้ำแรงดันสูง | พิมพ์ | ปั๊มลูกสูบแรงดันสูง |
| แบบอย่าง | เยอรมนี PINFL PF36 | |
| แรงดันระบบ | 10 เมกะปาสคาล | |
| ความเร็วรอบ | 1150 รอบ/นาที | |
| วาล์วน้ำชนิด | วาล์วบอลไฮดรอลิกแรงดันสูง | |
| แรงดันวาล์วน้ำ | 7MPa | |
| หัวฉีด | การล้างด้วยแรงดันสูง | |
| เครื่องกรองน้ำ | ตะแกรงกรอง | |
| วินช์ | 20 เมตร | |
|
ระบบน้ำแรงดันต่ำ | แบบอย่าง | หางโจวเว่ยหลง 60/90 |
| อัตราการไหล | 60 เมตร3/h | |
| ระยะทางในการส่งน้ำ | 90 เมตร | |
| ความกว้างในการซัก | 24 เมตร | |
| ก้านฉีดน้ำด้านข้าง | พิมพ์ | หัวฉีดสเปรย์รูปตัว V พร้อมฟังก์ชันหลีกเลี่ยงสิ่งกีดขวางอัตโนมัติ |
|
ระบบไฟฟ้า | พิมพ์ | 24V DC, ระบบควบคุม PLC |
| โวลต์ | 24 โวลต์ | |
| แบตเตอรี่ | 2x12V | |
| เครื่องมือ | ||
| สายดับเพลิง | 2 ชิ้น | |
| ประแจไฟ | 1 ชิ้น | |
| ประแจสำหรับไส้กรองน้ำ | 1 ชิ้น | |
| ปืนพ่นแรงดันสูง | 1 ชิ้น | |
| คันโยกปั๊มไฮดรอลิกแบบแมนนวล | 1 ชิ้น | |
| อะไหล่ | ||
| กวาดแปรง | 88 ชิ้น | |
| ซีลพัดลม | 1 ชิ้น | |
| ซีลประตูหลัง | 1 ชิ้น | |
| ซีลท่อดูด | 2 ชิ้น | |
| รายการชิ้นส่วนนำเข้า | ||
| ปั๊มน้ำแรงดันสูง | เยอรมนี PINFL Pเอฟ36 | |
| วาล์วขนถ่ายอัตโนมัติ | เยอรมนี PINFL VB200/150 | |
| วาล์วระบายแรงดัน | เยอรมนี PINFL VS200-180 | |
| กล่องควบคุมไฟฟ้า | เยอรมนี STW | |
| สวิตช์แบบหมุน | ญี่ปุ่น | |
| เซ็นเซอร์ถังบำบัดน้ำเสีย | สหรัฐอเมริกา | |
| วาล์วไฮดรอลิก | ไต้หวัน SWH-G02-C4-D2H | |

» Ⅲ.ผลิตภัณฑ์ บทนำโดยละเอียด

การกำหนดค่าแชสซี
• รุ่นตัวถัง: แชสซีรถบรรทุกหัวเก๋ง Sinotruk HOWO HW76 ระยะฐานล้อ 4600 มม.
• เครื่องยนต์หลัก: เครื่องยนต์ดีเซล Weichai WP10.300E22 ขนาด 9.5 ลิตร กำลังสูงสุด 300 แรงม้า/220 กิโลวัตต์ ให้กำลังที่แข็งแกร่งและประหยัดน้ำมันได้อย่างยอดเยี่ยม
• การแพร่เชื้อ: เกียร์ธรรมดา Sinotruk HW19710 (10 สปีด) โดดเด่นด้วยการเปลี่ยนเกียร์ที่ราบรื่น แรงบิดสูง และเข้ากันได้อย่างลงตัวกับเครื่องยนต์หลัก

โครงสร้างส่วนบน

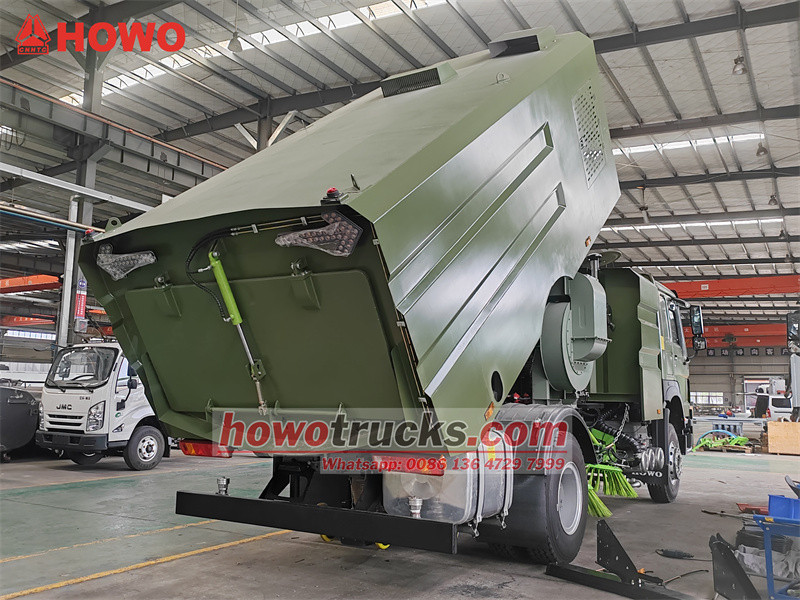

• ถังขยะ: ความจุ 8000 ลิตร ผลิตจากโครงสร้างคอมโพสิตที่ประกอบด้วยซับในสแตนเลสและซับในเหล็กกล้าคาร์บอน จึงผสานคุณสมบัติการต้านทานการกัดกร่อนของสแตนเลสเข้ากับความแข็งแรงของเหล็กกล้าคาร์บอน ทำให้มีอายุการใช้งานยาวนานและบำรุงรักษาง่าย
• ถังเก็บน้ำ: ถังนี้มีความจุ 4000 ลิตร ผลิตจากเหล็กกล้าคาร์บอน ให้ปริมาณน้ำเพียงพอสำหรับระบบล้างแรงดันสูงและระบบลดฝุ่นละออง

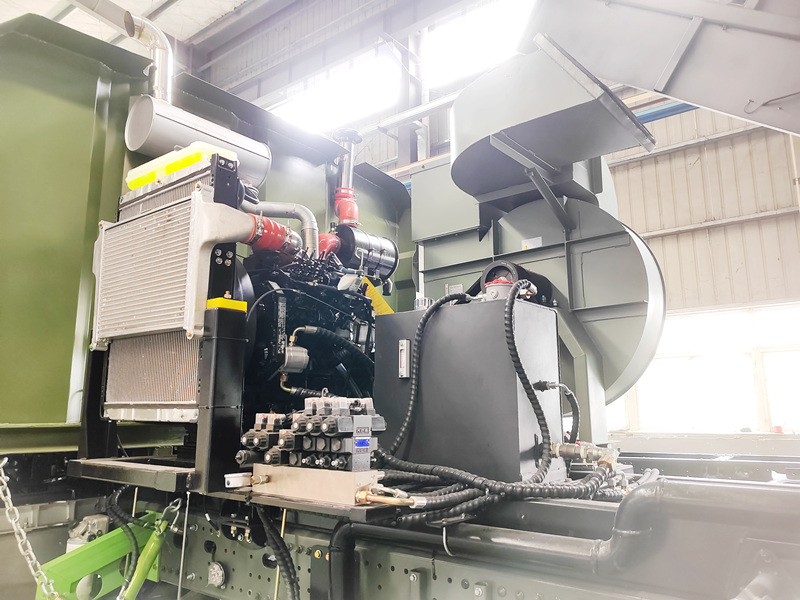

• เครื่องยนต์ช่วย: รถกวาดถนนคันนี้ติดตั้งเครื่องยนต์ดีเซล Dongfeng Cummins B140 33 ออกแบบมาเพื่อขับเคลื่อนระบบส่วนบนของรถกวาดถนน (เช่น พัดลม ปั๊มน้ำ ฯลฯ) ให้ประสิทธิภาพการทำงานที่เสถียรและประหยัดพลังงาน

• ระบบกวาด:

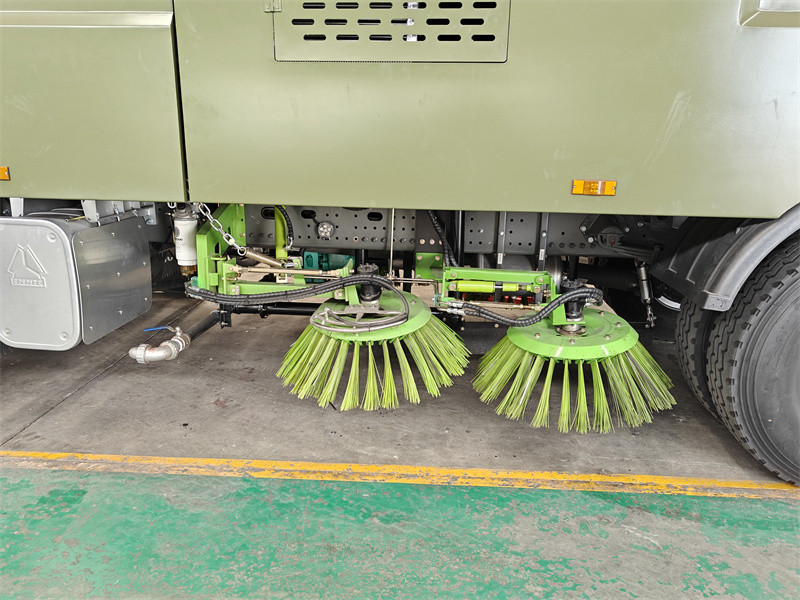

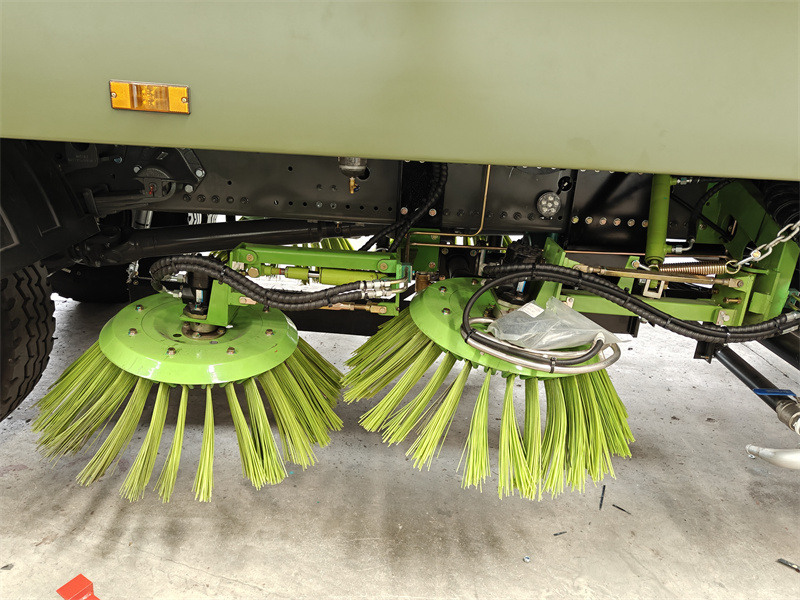

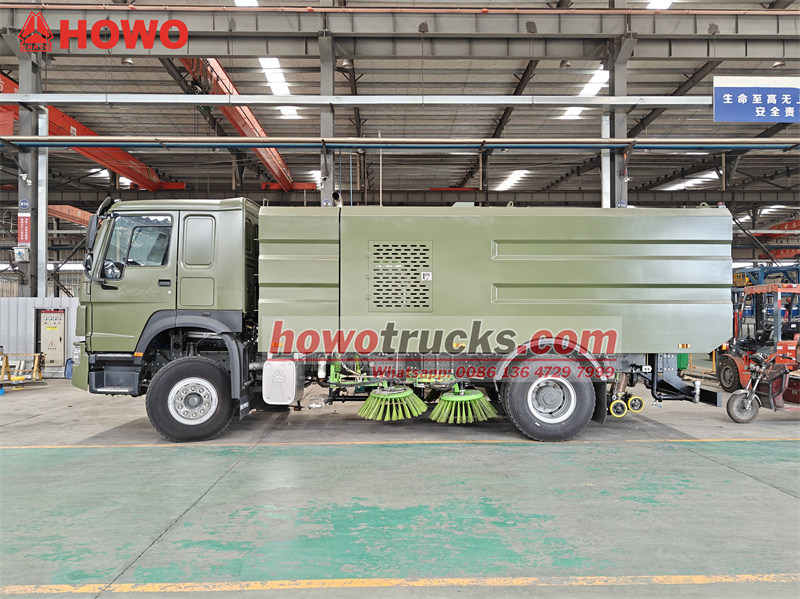

◊ แปรง: มาพร้อมแปรง 4 อัน (ด้านละ 2 อัน) สามารถใช้งานในโหมดการกวาดแบบผสมผสานได้หลายโหมด
◊ ความกว้างในการกวาด: ความกว้างในการกวาดสูงสุดถึง 3.5 เมตร ช่วยให้การทำงานมีประสิทธิภาพสูง
◊ ความจุในการกวาดสูงสุด: สูงสุด 60,000 ลูกบาศก์เมตรต่อชั่วโมง
◊ ความเร็วในการทำงาน: ความเร็ว 3-20 กม./ชม. ปรับได้ตามระดับความสกปรกของถนน

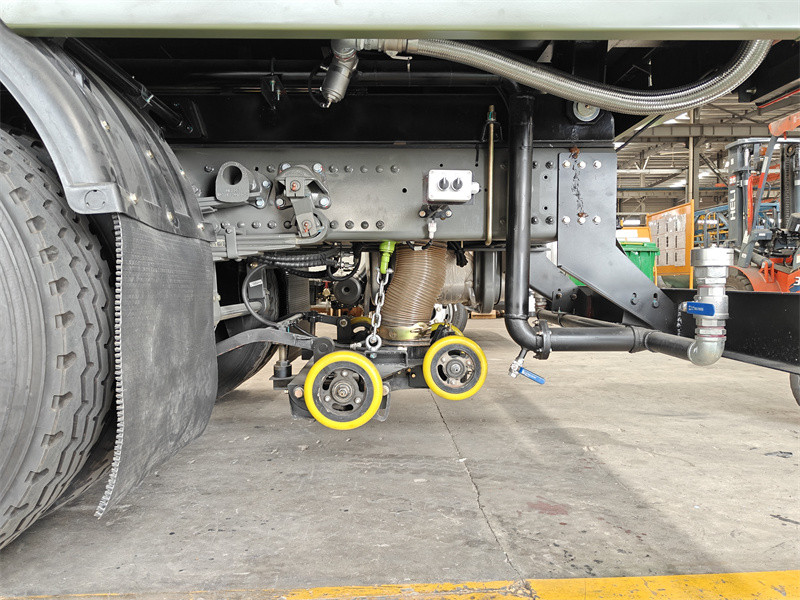

• ระบบดูด:
มีช่องดูดขนาดกว้างที่ทำงานร่วมกับพัดลมเพื่อดูดและลำเลียงเศษฝุ่นที่แปรงเก็บรวบรวมไว้ไปยังถังเก็บฝุ่นอย่างมีประสิทธิภาพ

• ระบบล้างด้วยแรงดันสูง:
◊ ปั๊มแรงดันสูง: ปั๊มลูกสูบแรงดันสูง PINFL PF36 จากประเทศเยอรมนี (ความเร็วรอบการทำงาน 1150 รอบ/นาที แรงดัน 16 MPa อัตราการไหล 150 ลิตร/นาที) ส่งน้ำแรงดันสูงมากเพื่อขจัดคราบฝังแน่น
◊ ความกว้างในการซัก: ความกว้างของการฉีดล้างด้วยแรงดันสูงคือ 2.5 เมตร

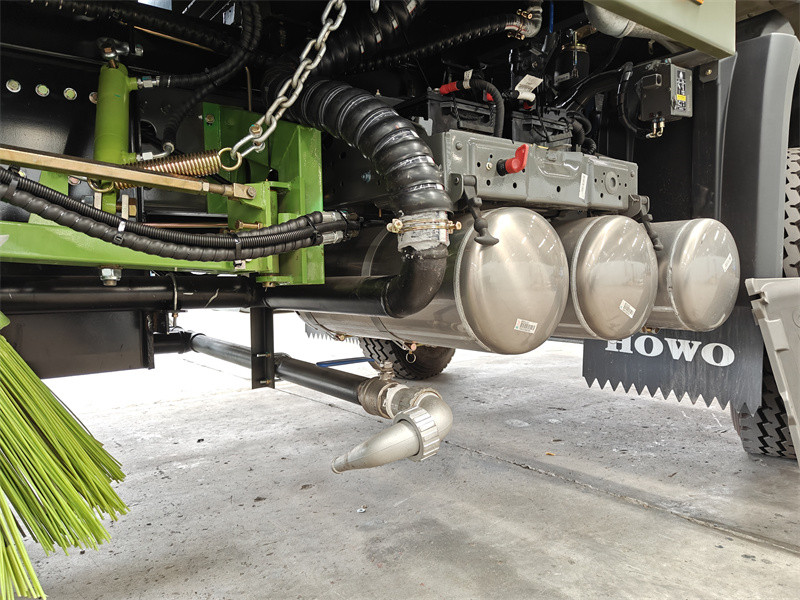

◊ การจัดวางหัวฉีด: มีการติดตั้งหัวฉีดน้ำล้างหลายหัวที่ด้านหน้าของห้องโดยสารเพื่อล้างพื้นอย่างมีประสิทธิภาพ
• ระบบลดฝุ่นละอองแรงดันต่ำ:
◊ ปั๊มแรงดันต่ำ: ปั๊มน้ำแรงดันต่ำ Hangzhou Weilong 60/90 มีอัตราการไหล 60 m³/h ติดตั้งหัวฉีดรูปพัดเพิ่มเติมไว้ด้านหน้าแปรงเพื่อลดการฟุ้งกระจายของฝุ่นละออง ป้องกันมลพิษจากฝุ่นละอองทุติยะขณะใช้งาน

• ระบบพัดลม:
◊ ใช้พัดลม Weiye ซึ่งให้แรงดันอากาศสูงและปริมาณลมมากเพื่อสร้างแรงดูดทรงพลังที่ปากดูด ทำให้มั่นใจได้ว่าสามารถดูดขยะได้อย่างหมดจด มีฟังก์ชันทำความสะอาดตัวเองเพื่อกำจัดฝุ่นและเศษสิ่งสกปรกที่สะสมอยู่ภายในพัดลมโดยอัตโนมัติ ช่วยให้การทำงานมีประสิทธิภาพ
◊ นอกจากนี้ ยังมีการติดตั้งหัวฉีดไว้ด้านหน้าแปรง ทำให้การล้างและการกวาดทำงานประสานกันได้อย่างสมบูรณ์แบบ
»Ⅳ.การดำเนินงานและการควบคุม
รถคันนี้ติดตั้งระบบควบคุมการทำงานสองระบบ เพื่อการใช้งานที่ยืดหยุ่นและมีประสิทธิภาพ:

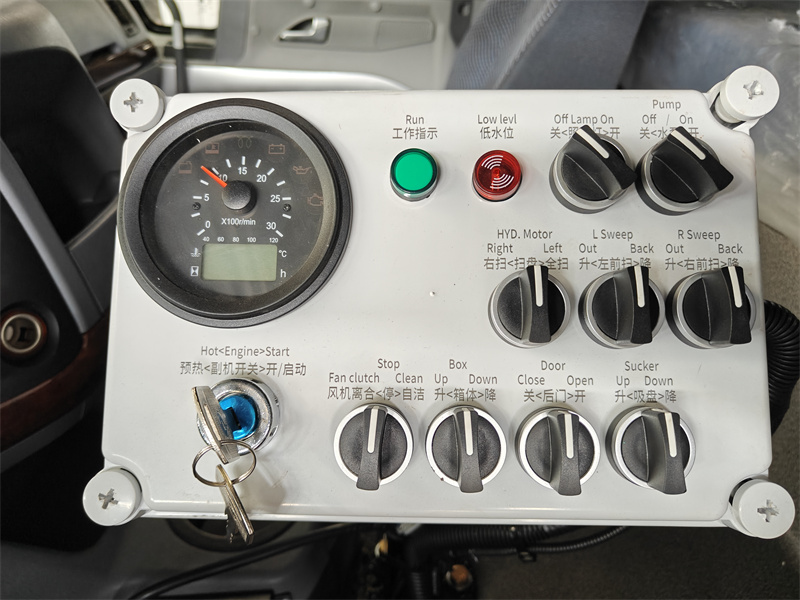

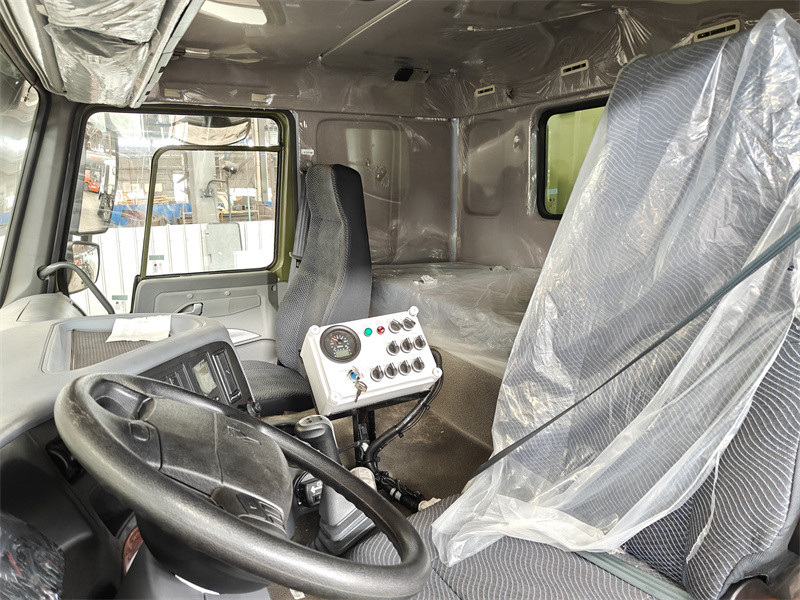

1. แผงควบคุมในห้องโดยสาร: รวมการควบคุมและการแสดงผลฟังก์ชันหลักทั้งหมดไว้ในที่เดียว ช่วยให้ผู้ใช้งานสามารถปฏิบัติงานส่วนใหญ่ได้โดยไม่ต้องออกจากห้องโดยสาร ประกอบด้วย:
★ หน่วยแสดงผล: มาตรวัดรอบเครื่องยนต์เสริม, ตัวบ่งชี้สถานะการทำงาน, ไฟเตือนระดับน้ำต่ำ
★สวิตช์ฟังก์ชัน: สวิตช์ไฟ สวิตช์ปั๊มน้ำ
★ ปุ่มควบคุม:

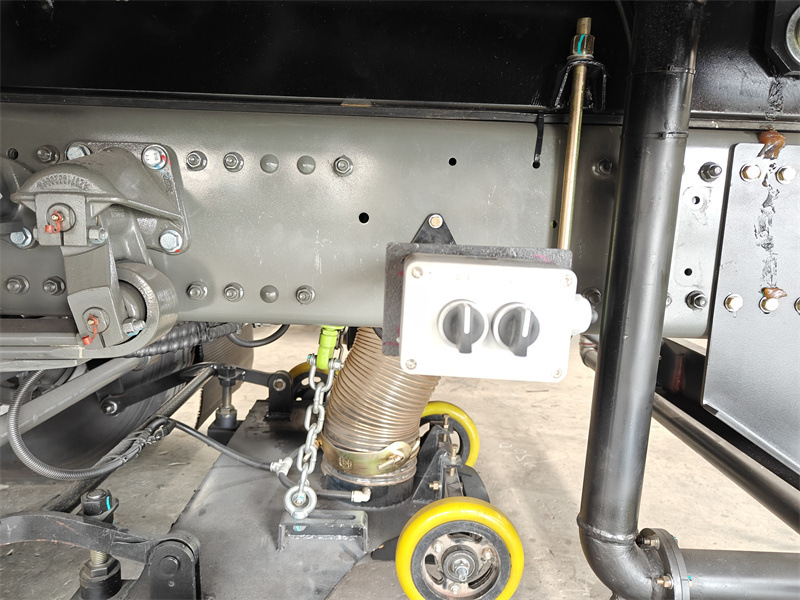

2. กล่องควบคุมเสริมใกล้กับช่องดูด:
กล่องควบคุมเสริมนี้ได้รับการออกแบบเพื่อความสะดวกในการใช้งาน และประกอบด้วย:
ปุ่มเปิด/ปิดประตูหลัง
