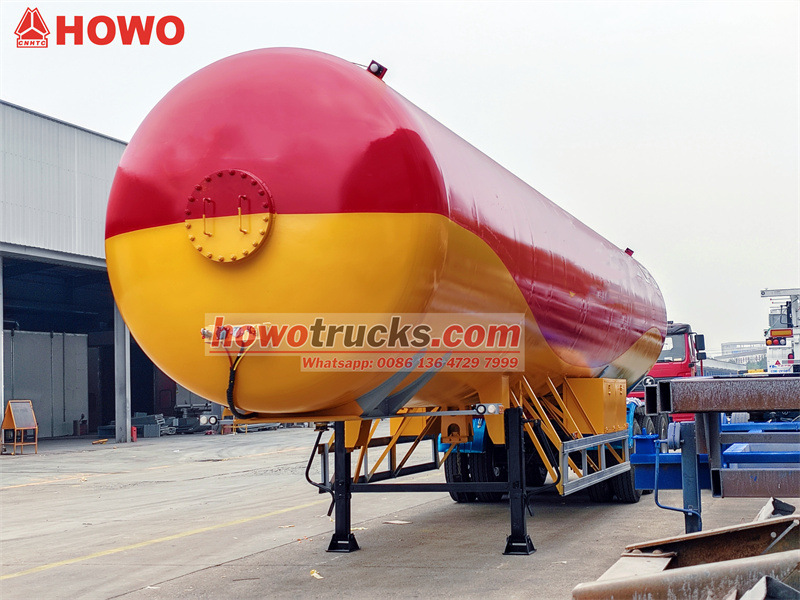

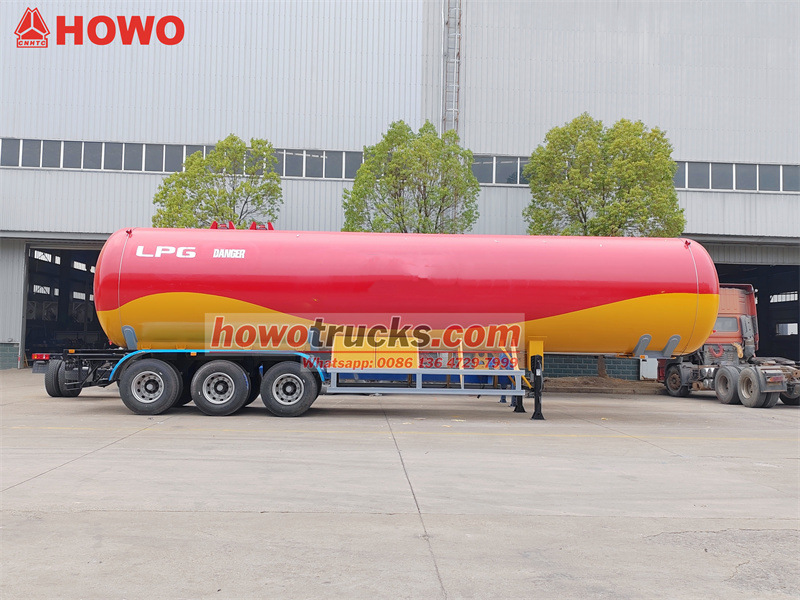

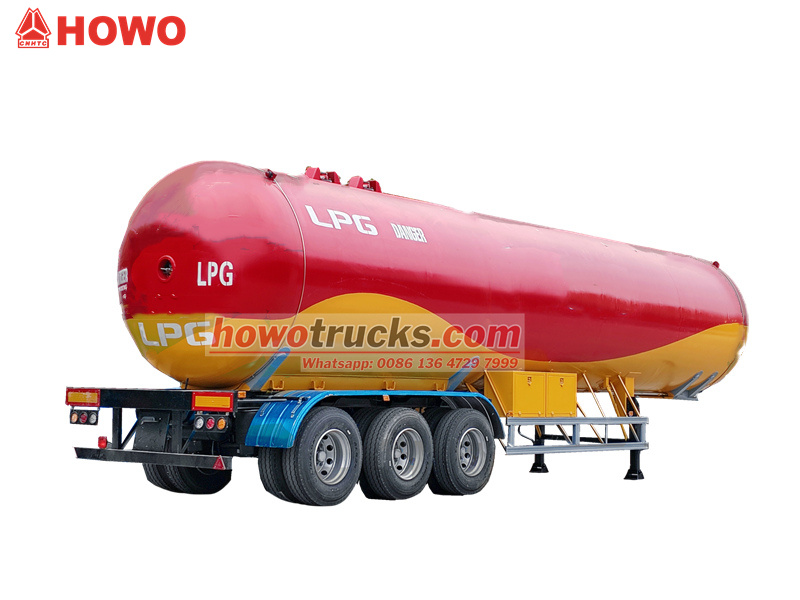

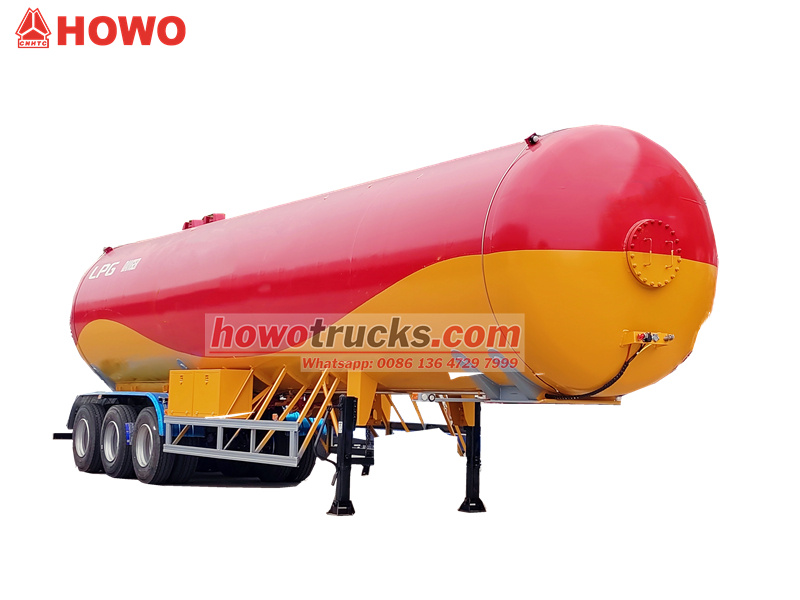

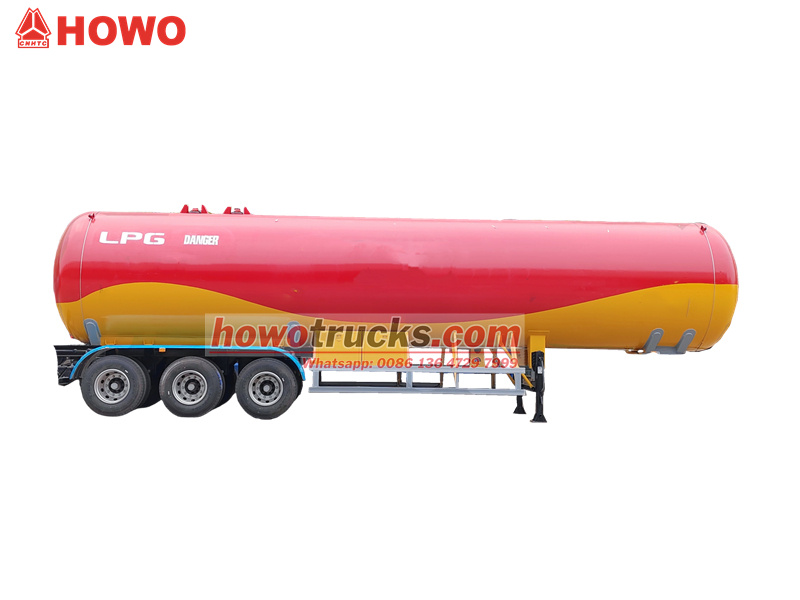

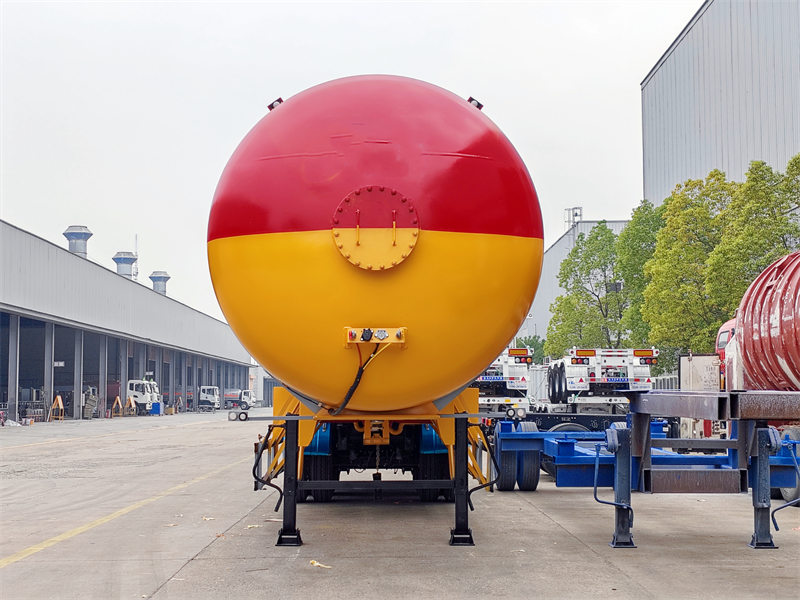

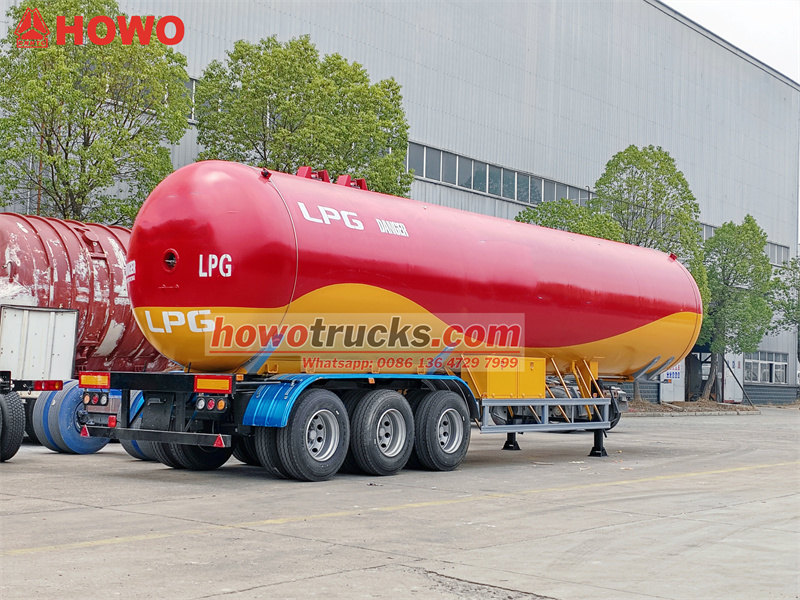

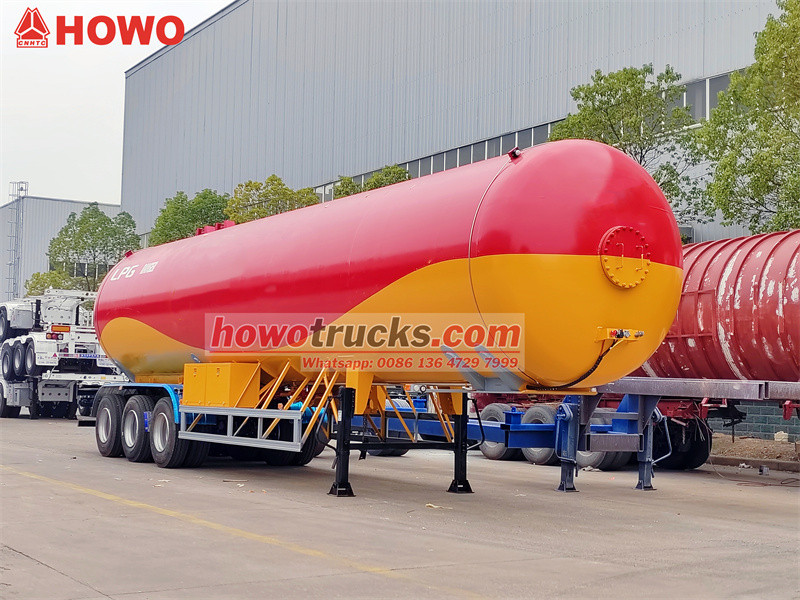

รถพ่วงบรรทุกถังแก๊ส LPG ขนาด 50,000 ลิตร แบบ 3 เพลา สำหรับงานหนัก

ปริมาตรของถัง (ลูกบาศก์เมตร)

38-50ซีบีเอ็ม

ขนาดโดยรวม (ยาว*กว้าง*สูง) (มม.)

11324*2500*3730

ขนาดถัง (ยาว*กว้าง*สูง) (มม.)

11044*2200*1200

น้ำหนักภาชนะโดยประมาณ (กก.)

13415

น้ำหนักบรรทุก (กก.)

17010

น้ำหนักรวม (กก.)

30425

ระยะฐานล้อ (มม.)

6720+1320

เปลือกของเรือบรรทุกน้ำมัน

สินค้า

ก๊าซปิโตรเลียมเหลว (โพรเพน)

คุณสมบัติของของเหลว

ไวไฟ

อุณหภูมิออกแบบ (ºC)

50 องศาเซลเซียส

แรงดันออกแบบ (MPa)

1.61

ค่าเผื่อการกัดกร่อน (มม.)

1

ปัจจัยรอยเชื่อม

1

วัสดุหลักที่ใช้ในการรับแรงดันของแบริ่ง

ตัวถังรถถัง: Q345, 12 มม.

แผ่นปิดท้าย: Q345R, 12 มม.

คานหลัก: 16Mn

การตรวจจับ

การอบชุบด้วยความร้อน

การอบโดยรวมในเตาอบที่อุณหภูมิ 600 ถึง 640 องศาเซลเซียส

การตรวจจับข้อบกพร่อง

ตรวจจับข้อบกพร่องได้ 100%

แรงดันทดสอบ (MPa)

1.61

การทดสอบแรงดันไฮดรอลิก (MPa)

2.1

การตรวจสอบด้วยแมกนาฟลักซ์

มุ่งเป้าไปที่จุดเชื่อมที่การตรวจจับข้อบกพร่องไม่สามารถครอบคลุมได้

ท่อระบายน้ำ (ตามความต้องการของลูกค้า)

ปริมาณ

1 ชิ้น ;ด้านบน

ขนาด

DN450

วาล์วนิรภัย (ตามความต้องการของลูกค้า)

ปริมาณ

2

ที่ตั้ง

บนดาดฟ้าเรือบรรทุกน้ำมัน

ขนาด

DN80

มาตรวัดระดับ

พิมพ์

สวิตช์แบบแมนนวล

ที่ตั้ง

ด้านหลังของจานด้านท้าย

ระบบการทำงาน

เพลา

2*13T BPW

ยาง

ยางแบบไม่ใช้ยางใน ขนาด 12R22.5 จำนวน 8 เส้น พร้อมยางอะไหล่ 1 เส้น

ขาลงจอด

จอสต์

คิงพิน

#50 หรือ #90

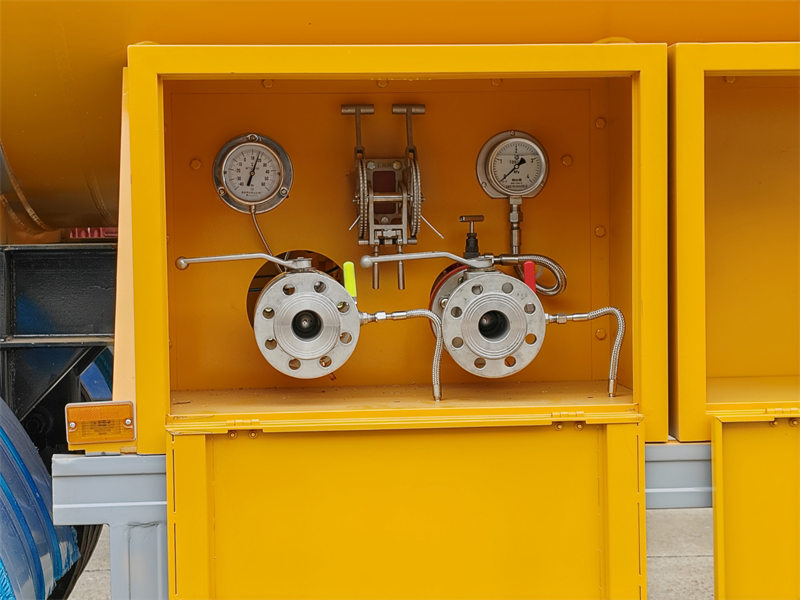

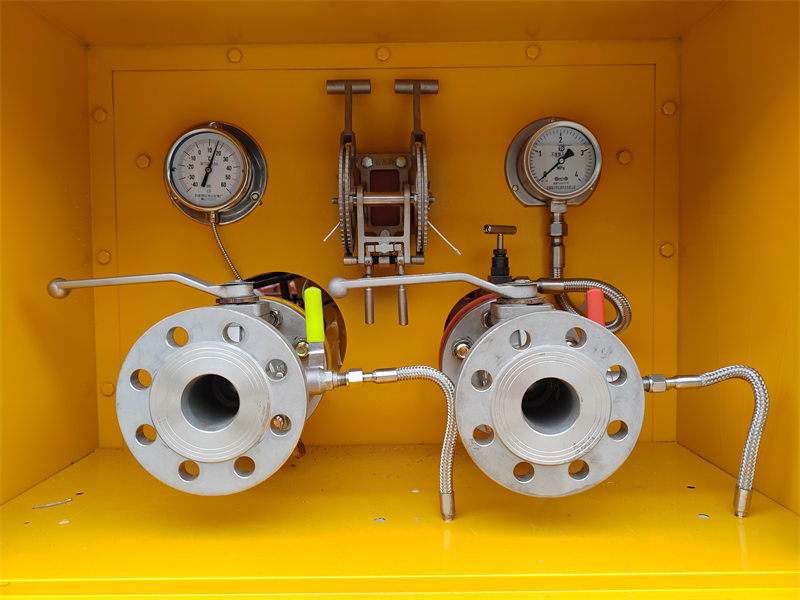

ระบบควบคุม

วาล์วตัดการทำงานฉุกเฉิน

2 หรือ 3

วาล์วลูกบอล

4 หรือ 6

เกจวัดระดับของเหลว

1

เทอร์โมมิเตอร์แสดงค่าความดัน

1

เกจวัดความดัน

1
