โครงสร้างของรถกวาดถนน HOWO

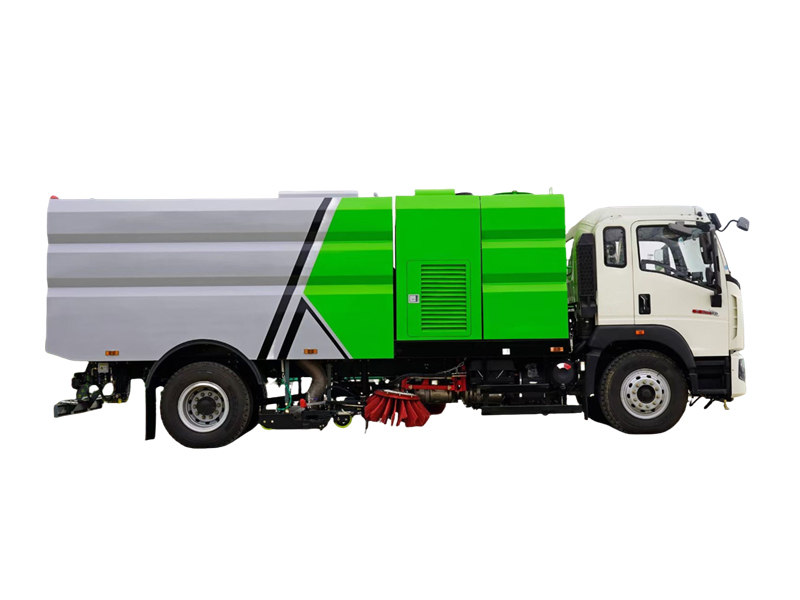

รถกวาดถนน HOWO เป็นอุปกรณ์เฉพาะทางที่สำคัญสำหรับงานสุขาภิบาลสมัยใหม่ โดยรวมการกวาด การดูดฝุ่น การล้างด้วยแรงดันสูง และการทำความสะอาดพื้นผิวถนนเข้าไว้ด้วยกัน สามารถทำงานหลายอย่างได้ในคราวเดียว รวมถึงการกวาดขยะบนถนน การลดฝุ่น และการล้างขอบทาง ช่วยลดฝุ่นบนถนนได้อย่างมีประสิทธิภาพ ปรับปรุงคุณภาพอากาศ และส่งเสริมสุขาภิบาลที่เป็นมาตรฐานและมีประสิทธิภาพ รวมถึงการจัดการสิ่งแวดล้อมในระยะยาวของเมืองต่างๆ

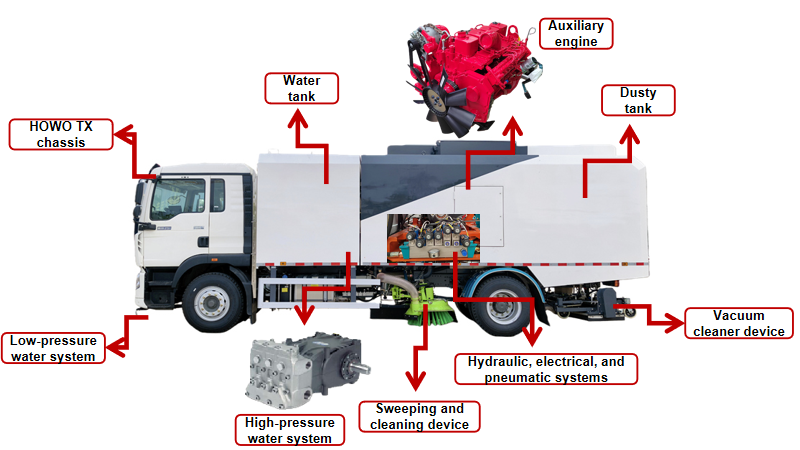

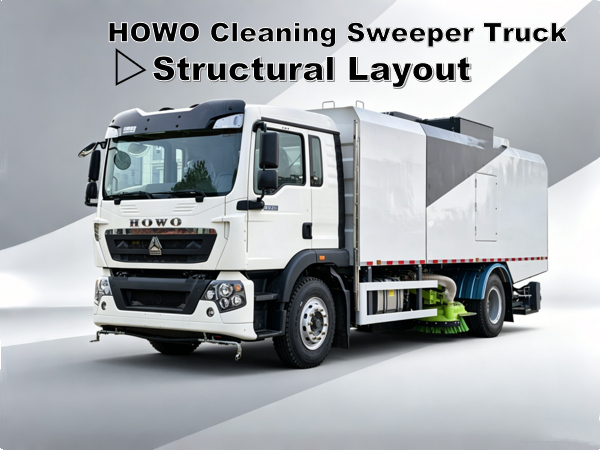

⇒ แผนภาพแสดงโครงสร้างโดยรวมของยานพาหนะ:

แผนผังโครงสร้างของรถกวาดถนน HOWO แสดงให้เห็นว่าโครงสร้างส่วนบนประกอบด้วยตัวถังรถ แพลตฟอร์มแชสซี อุปกรณ์กวาดและล้าง อุปกรณ์เก็บฝุ่น ระบบกำลัง ระบบน้ำแรงดันสูง ระบบน้ำแรงดันต่ำ ระบบฉีดน้ำ ระบบไฮดรอลิก ระบบไฟฟ้า และระบบลม อุปกรณ์ทำงานใช้การจัดวางแบบจานกวาดสองแผ่นที่อยู่ตรงกลาง หัวดูดขนาดใหญ่ที่อยู่ตรงกลาง และท่อฉีดน้ำรูปตัววี

1. การจัดวางโครงสร้างถังให้เหมาะสมที่สุด:

● ถังเก็บน้ำสะอาดตั้งอยู่แยกต่างหากด้านหน้าของระบบไฟฟ้า ซึ่งช่วยลดผลกระทบจากเสียงรบกวนและรังสีแม่เหล็กไฟฟ้าของระบบไฟฟ้าต่อห้องโดยสาร

● ส่วนหนึ่งของถังเก็บน้ำสะอาดถูกรวมเข้ากับถังขยะ ช่วยเพิ่มประสิทธิภาพการใช้พื้นที่และเพิ่มปริมาตรถังขยะเป็น 6 ลูกบาศก์เมตร และปริมาตรถังเก็บน้ำเป็น 5 ลูกบาศก์เมตร

● หัวฉีดที่มีอัตราการไหลสูงและแรงดันสูงถูกติดตั้งไว้ภายในถังขยะ เพื่อการล้างอย่างรวดเร็วและการทำความสะอาดตัวเอง

● ทั้งถังเก็บน้ำสะอาดและถังขยะทำจากสแตนเลส ซึ่งมีคุณสมบัติทนทานต่อการกัดกร่อนได้ดีเยี่ยมและช่วยยืดอายุการใช้งานของชิ้นส่วนโครงสร้าง

● การออกแบบส่วนโค้งรูปสามเหลี่ยมและขอบพับด้านบนช่วยหลีกเลี่ยงมุมแหลมคม ส่งผลให้รูปลักษณ์โดยรวมดูแปลกใหม่และหรูหรา

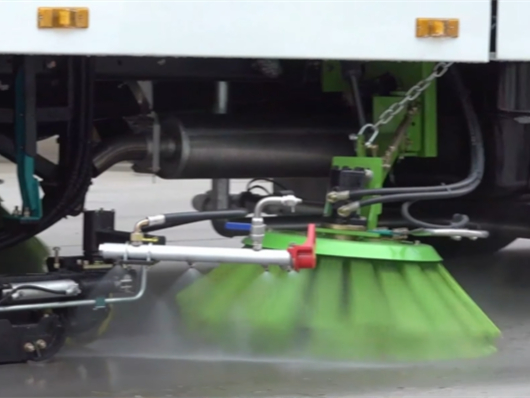

2. อุปกรณ์กวาดควบคุมแบบปรับได้:

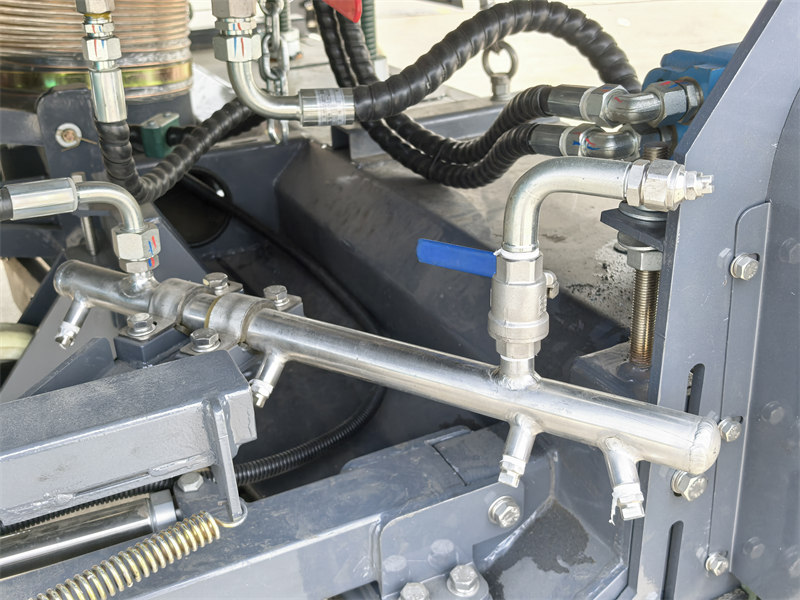

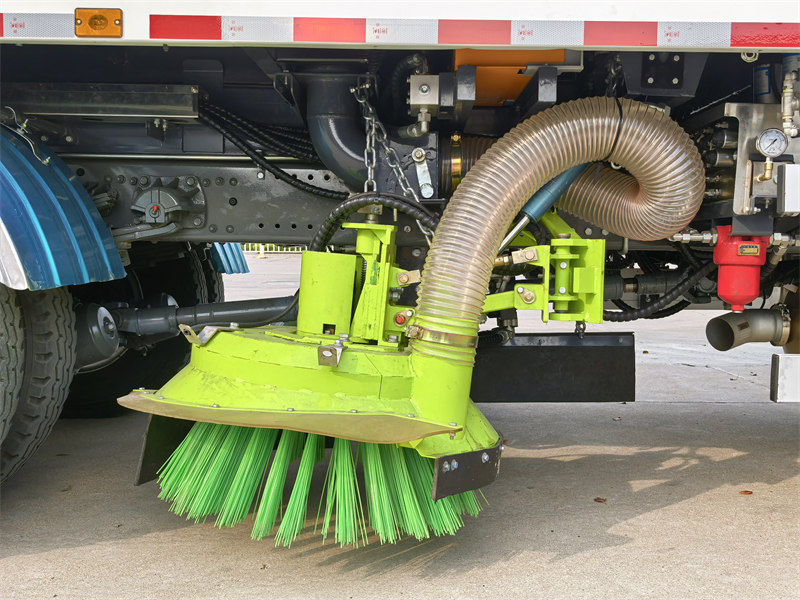

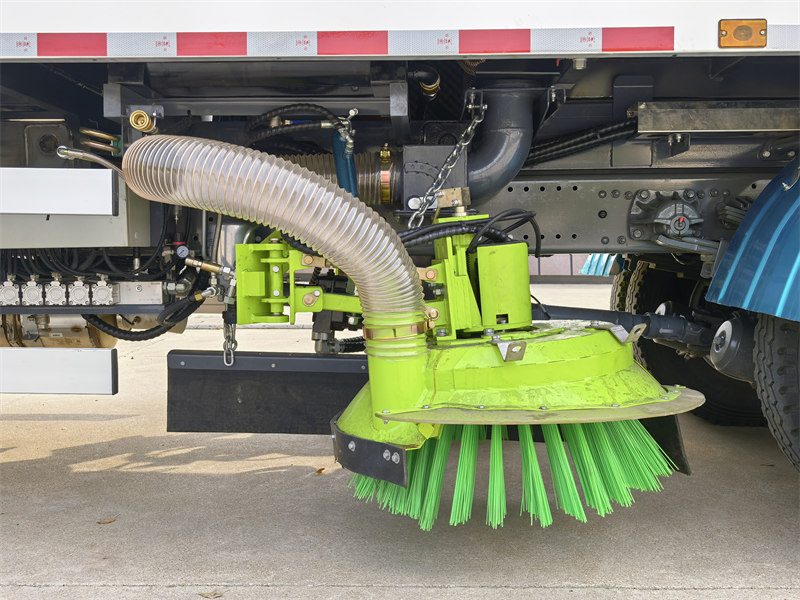

● การออกแบบเพื่อหลีกเลี่ยงการชน: แผ่นกวาดด้านซ้ายและขวา รวมถึงโครงสร้างท่อฉีดพ่น มีฟังก์ชันป้องกันการหลีกเลี่ยงสิ่งกีดขวางอัตโนมัติและฟังก์ชันรีเซ็ต ทำให้สามารถหลีกเลี่ยงสิ่งกีดขวางที่แข็งแรงได้โดยอัตโนมัติ

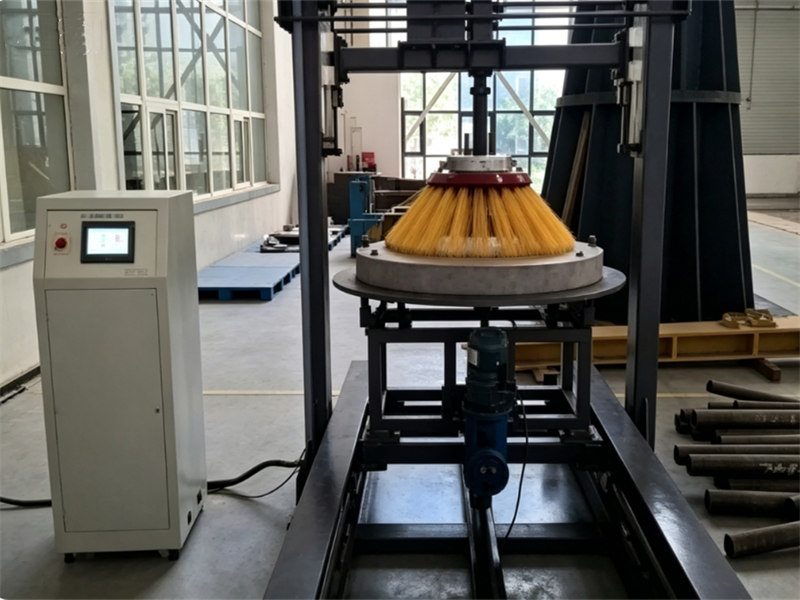

● แปรงที่มีความทนทานต่อการสึกหรอสูง: ด้วยการปรับสัดส่วนของวัตถุดิบโพลีโพรพีลีน โพลีเอทิลีน สารตัวเติมอนินทรีย์ และสารเสริมต่างๆ ทำให้ได้สูตรขนแปรงที่มีแรงเสียดทานและความทนทานต่อการสึกหรอดีเยี่ยม

ในขณะเดียวกัน ก็มีการทดสอบประสิทธิภาพของสูตรทดลองแต่ละสูตร ขนแปรงที่ทำจากไนลอนแสดงให้เห็นถึงอายุการใช้งานที่เพิ่มขึ้น 100% และลดต้นทุนการดำเนินงานของผู้ใช้ลง 50%

3. อุปกรณ์ดักจับฝุ่นประสิทธิภาพสูง:

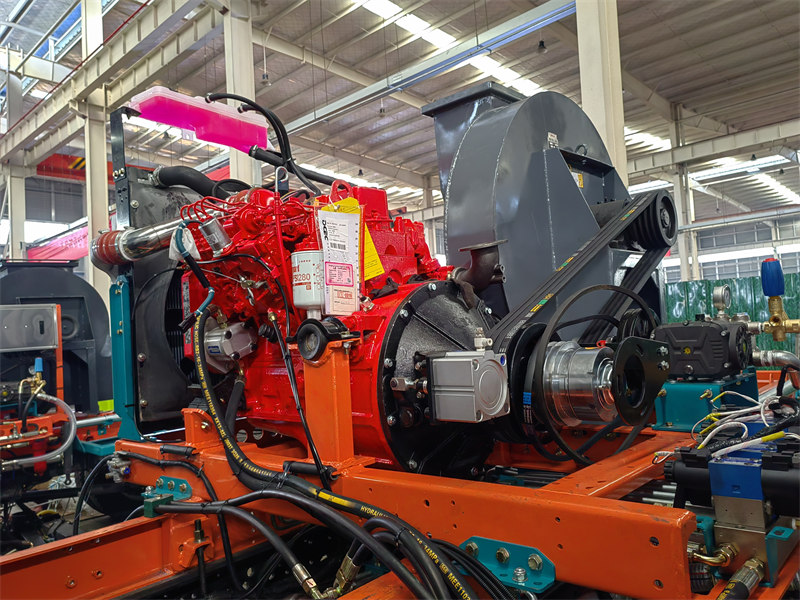

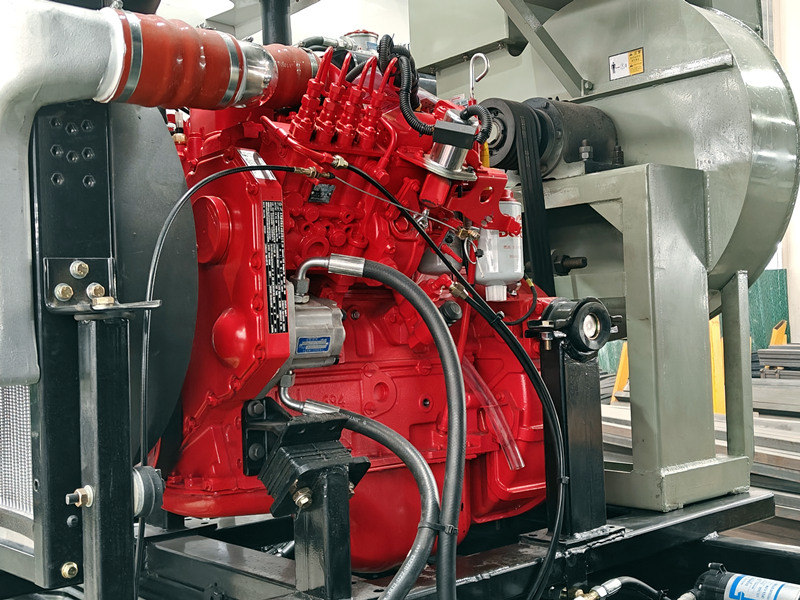

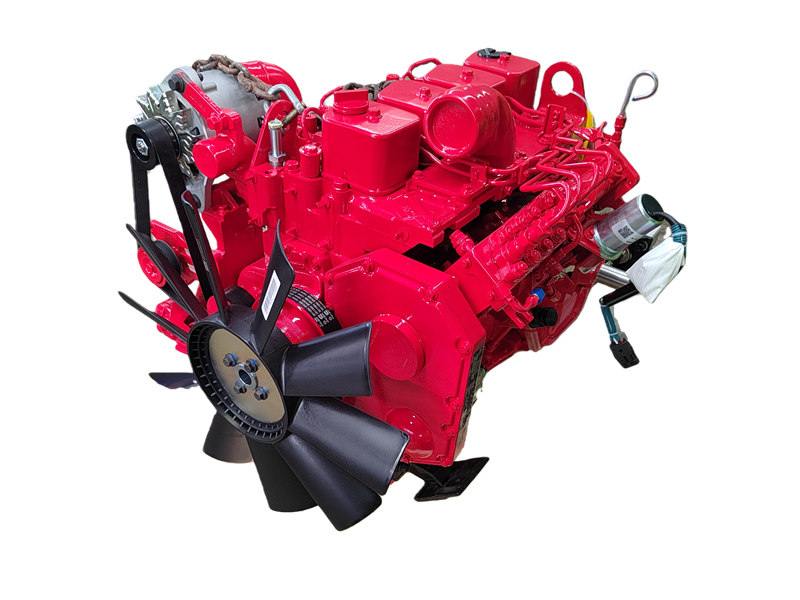

● แหล่งพลังงานหลัก, เครื่องยนต์เสริม:

ระบบท่อลมเป็นพื้นฐานของระบบลำเลียงด้วยลมของเครื่องกวาดถนน ประกอบด้วย 3 ส่วนหลัก ได้แก่ หัวดูด ท่อหุ้ม และพัดลม ซึ่งเป็นตัวกำหนดกำลังดูดของเศษขยะ

● ตัวดูดประสิทธิภาพสูง:

♦ อุปกรณ์เก็บฝุ่นติดตั้งอยู่ด้านหน้าเพลาล้อหลังของรถ โดยใช้โครงสร้างหัวดูดแบบลอยตัว + ท่อลมคู่

♦ มีแรงดูดกว้างและมีหัวฉีดน้ำแรงดันสูงอยู่ภายใน โดยมีหัวฉีดน้ำด้านซ้ายและขวาอยู่ทั้งสองด้าน

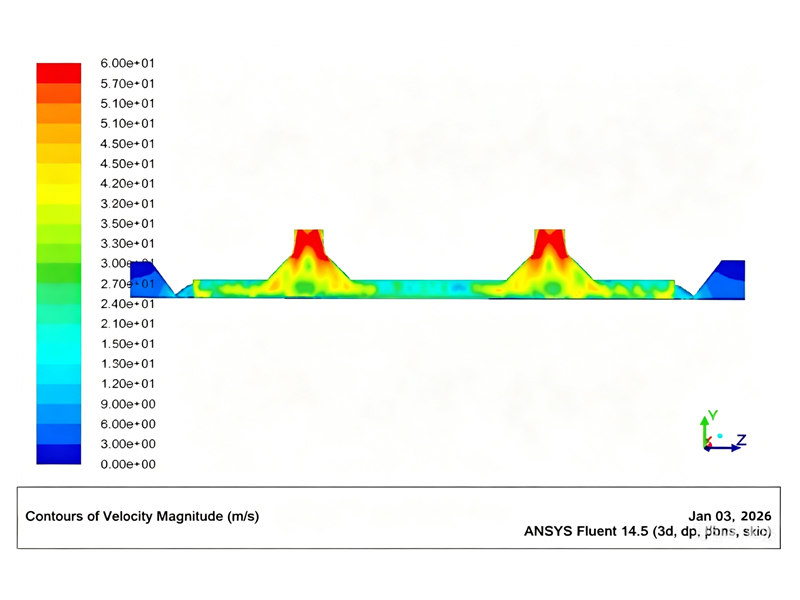

♦ ด้วยการปรับปรุงการไหลเวียนของอากาศและโครงสร้างภายในหัวดูด ทำให้กำลังดูดเพิ่มขึ้น ส่งผลให้มีแรงดูดที่ทรงพลังและประสิทธิภาพการทำความสะอาดสูงถึง 98%

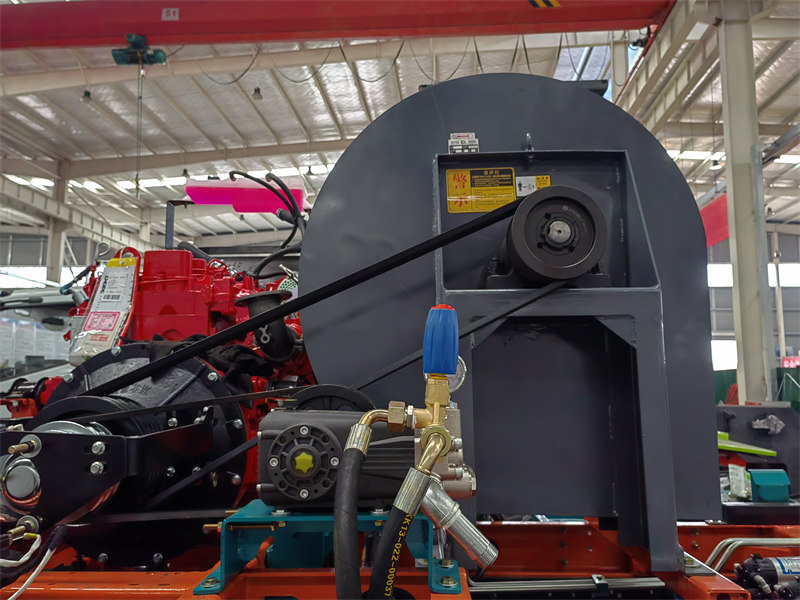

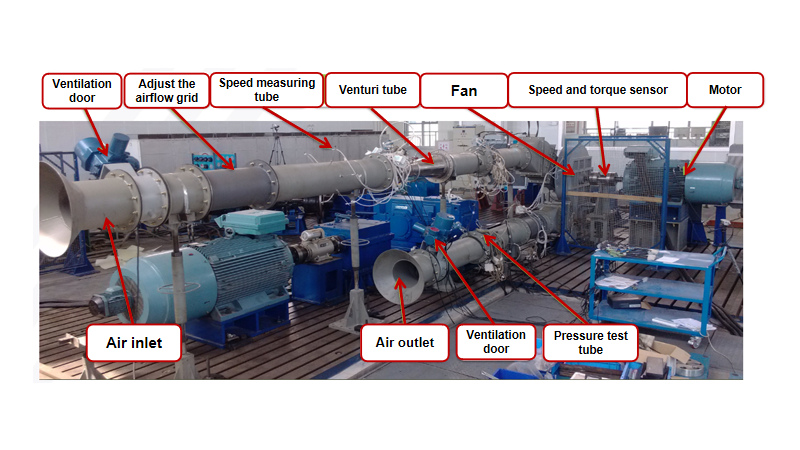

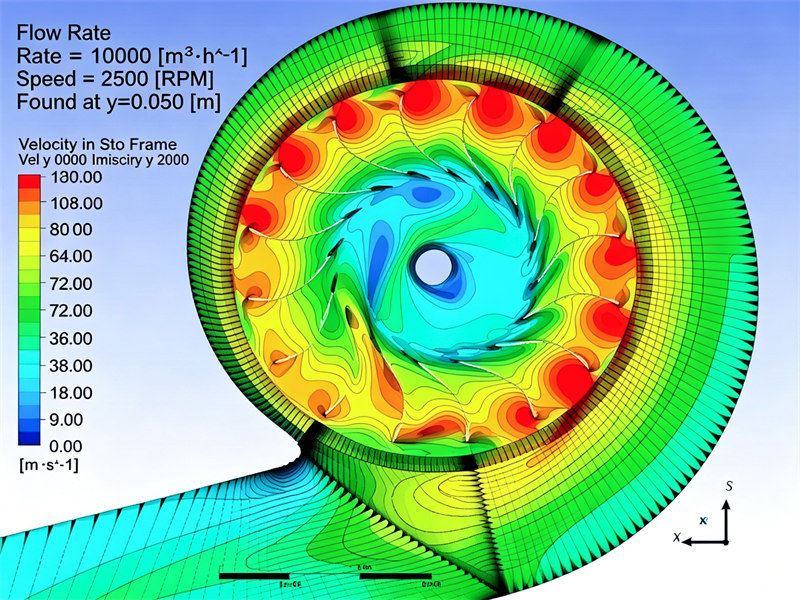

● พัดลมแบบแรงเหวี่ยง:

♦ ด้วยการใช้พัดลมแรงเหวี่ยงแรงดันสูงที่พัฒนาขึ้นเอง ทำให้ปริมาณการไหลของอากาศสูงสุดถึง 12,000 m³/h

♦ พัดลมรุ่นนี้มีแรงดันรวมสูงและประสิทธิภาพสูง ช่วยเพิ่มประสิทธิภาพเชิงกลได้มากกว่า 15% และแรงดันอากาศได้ 25%

♦ ใบมีดทำจากเหล็กชนิดพิเศษ และรูปทรงใบมีดที่เป็นเอกลักษณ์ทำให้ทนทานต่อการสึกหรอเป็นอย่างยิ่ง

4. ระบบน้ำแรงดันสูงที่ปลอดภัยและเชื่อถือได้:

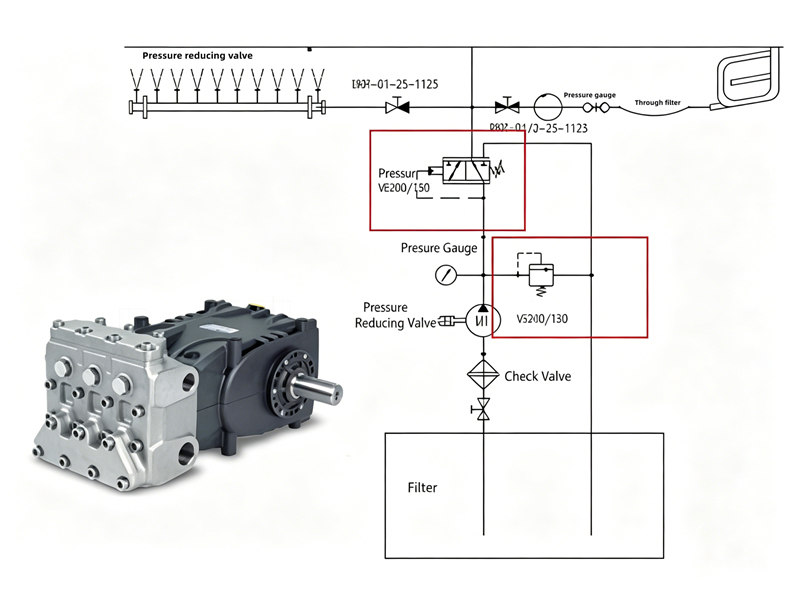

● ระบบน้ำแรงดันสูงมีระบบป้องกันแรงดันเกินสองชั้น:

♦ ระบบป้องกันระดับแรกทำงานได้โดยใช้วาล์วระบายแรงดัน ซึ่งตั้งค่าไว้ที่ 5 MPa

♦ ระบบป้องกันระดับที่สองนั้นใช้ลิ้นระบายน้ำล้นซึ่งตั้งค่าไว้ที่ 7 MPa

เมื่อปืนฉีดน้ำแบบมือถือเปลี่ยนจากโหมดฉีดพ่นเป็นโหมดปิดอย่างกะทันหัน ความดันในระบบจะเพิ่มขึ้นอย่างฉับพลัน วาล์วระบายอาจไม่มีเวลาตอบสนอง ซึ่งในขณะนั้นวาล์วนิรภัยจะเปิดออกทันที ทำให้มั่นใจได้ว่าปั๊มน้ำและส่วนประกอบอื่นๆ ของระบบน้ำจะทำงานได้อย่างปลอดภัยและเชื่อถือได้มากขึ้น

● ฟังก์ชันการทำความสะอาดท่อด้วยระบบลม:

♦ ระบบน้ำแรงดันสูงนี้ติดตั้งอุปกรณ์เป่าลมป้องกันการแข็งตัวแบบเชื่อมต่อเร็ว เพื่อป้องกันไม่ให้ส่วนประกอบของระบบน้ำแข็งตัวในอุณหภูมิต่ำในฤดูหนาว

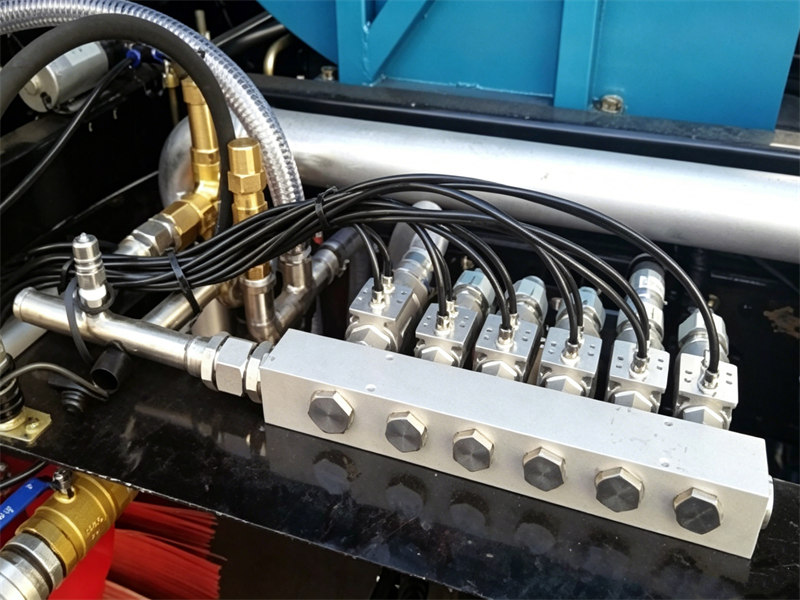

♦ วาล์วจ่ายน้ำแรงดันสูงใช้ชุดวาล์วน้ำแบบรวมระบบนิวแมติก ซึ่งบำรุงรักษาง่ายและมีความน่าเชื่อถือสูง

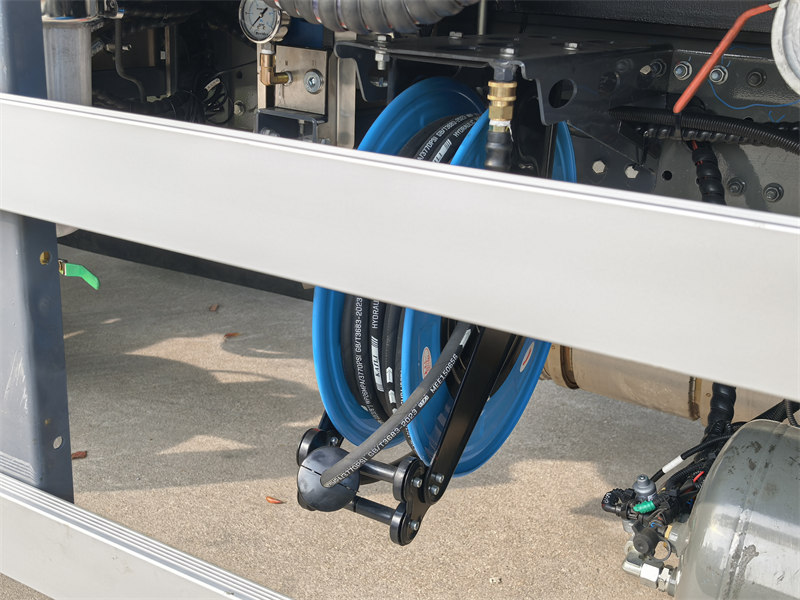

♦ มาพร้อมกับระบบม้วนสายอัตโนมัติและปืนฉีดน้ำแรงดันสูง สามารถทำความสะอาดและบำรุงรักษารถยนต์ได้อย่างตรงจุด

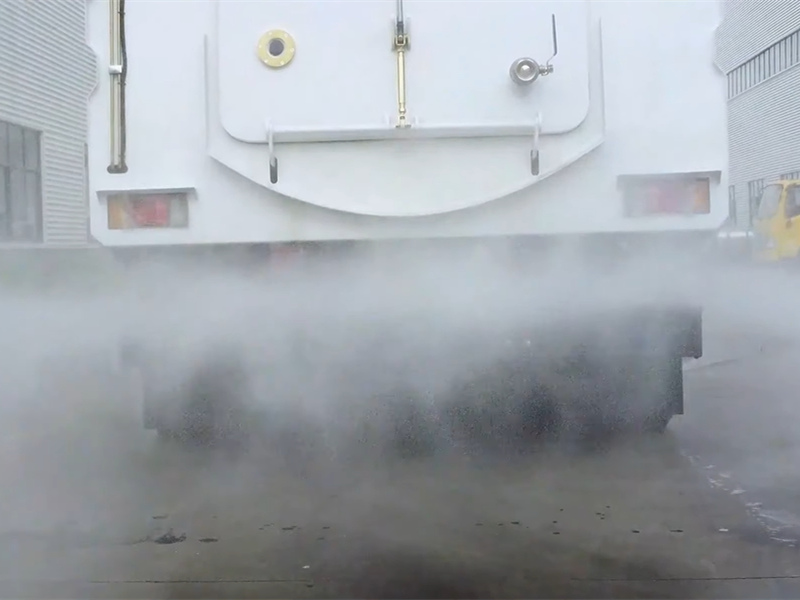

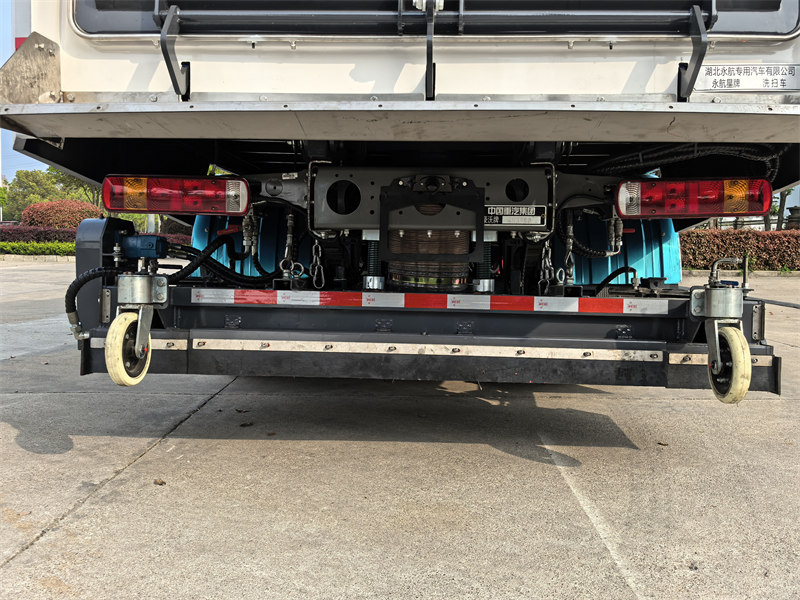

♦ มีการติดตั้งระบบฉีดพ่นด้านหลังที่ท้ายรถเพื่อลดฝุ่นละออง
